Atlas - Sisteme de sine Pentru:- cortine mari- ciclorame- elemente de scenă
Vezi toate
Rail and components 1A01 - Șină dreaptă1A02 - Set comun1A03 - Oprire finală1A04 - Suport de suprapunere1A05 - Placă de fixare decalată
Transportatorii principali 1A10 - Transportator principal fără frânghie1A11 - Transportator principal top cord offset1A12 - Transportator principal top cord1A14 - Transportator principal bottom cord1A15 - Kit de brațe de suprapunere (2 bucăți)
Cărucioare 1A20 - Cărucior cu 2 roți1A21 - Cărucior cu 4 roțiCărucioare de Încărcături Grele 1A24 - Cărucior rezistent1A24B - Arm for 1A24 top cord1A24D - Rope clamp for 1A24 bottom cord1A25 - Clema de atașare a scenografiei
Role 1A30 - Rolă de întoarcere1A31 - Rolă de conducere1A32 - Dispozitiv pentru ridicarea cablului central1A33 - Rolă de întoarcere cu decalaj1A34 - Rolă de conducere cu decalaj1A35 - Ghid de linie
Polee 1A40 - Polie de întoarcere1A41 - Polie de conducere1A42 - Captor de cablu central1A43 - Polie de întoarcere cu decalaj1A44 - Polie de conducere cu decalaj1A48 - Ghid de linie
1Z - Hand Line Pulleys 1Z01 - Adjustable floor pulley1Z02 - Weight floor pulley1Z03 - Spring loaded floor pulley1Z04 - Floor pulley with foot stirrup
Piese de suspensie 1A60 - Braț de suspensie1A61 - Braț de suspensie1A63 - Clema cu cârlig - Pe braț 1A64 - Clema cu cârlig - Pe șină1A66 - Filet de suspensie
Aplicații
Sistemul Atlas este o soluție profesională concepută pentru a gestiona în siguranță cortine și elemente de scenă de dimensiuni și greutăți considerabile.
Acest sistem versatil găsește aplicare ideală într-o gamă largă de contexte, inclusiv în teatre, studiouri de televiziune, concerte, expoziții și multe altele.
Aplicațiile sale includ:
- cortine mari
- ciclorame
- elemente de scenă
Caracteristici
- extrem de robust, fiabil și silențios
- configurații drepte, curbate și mixte
- se poate curbura începând de la un raza de 100 cm
- asamblare simplă și rapidă
- gamă extinsă de componente
- cărucioare pentru încărcături grele
- motorizare Motor R1 0,37 kW sau 0,75 kW
Șină
- profil din aluminiu extrudat
- finisaj anodizat negru
- greutate de 3,12 kg/m
- lungimea maximă a barelor de 600 cm
- distanța maximă între suporturi de 300 cm
- rază minimă de curbare de 100 cm

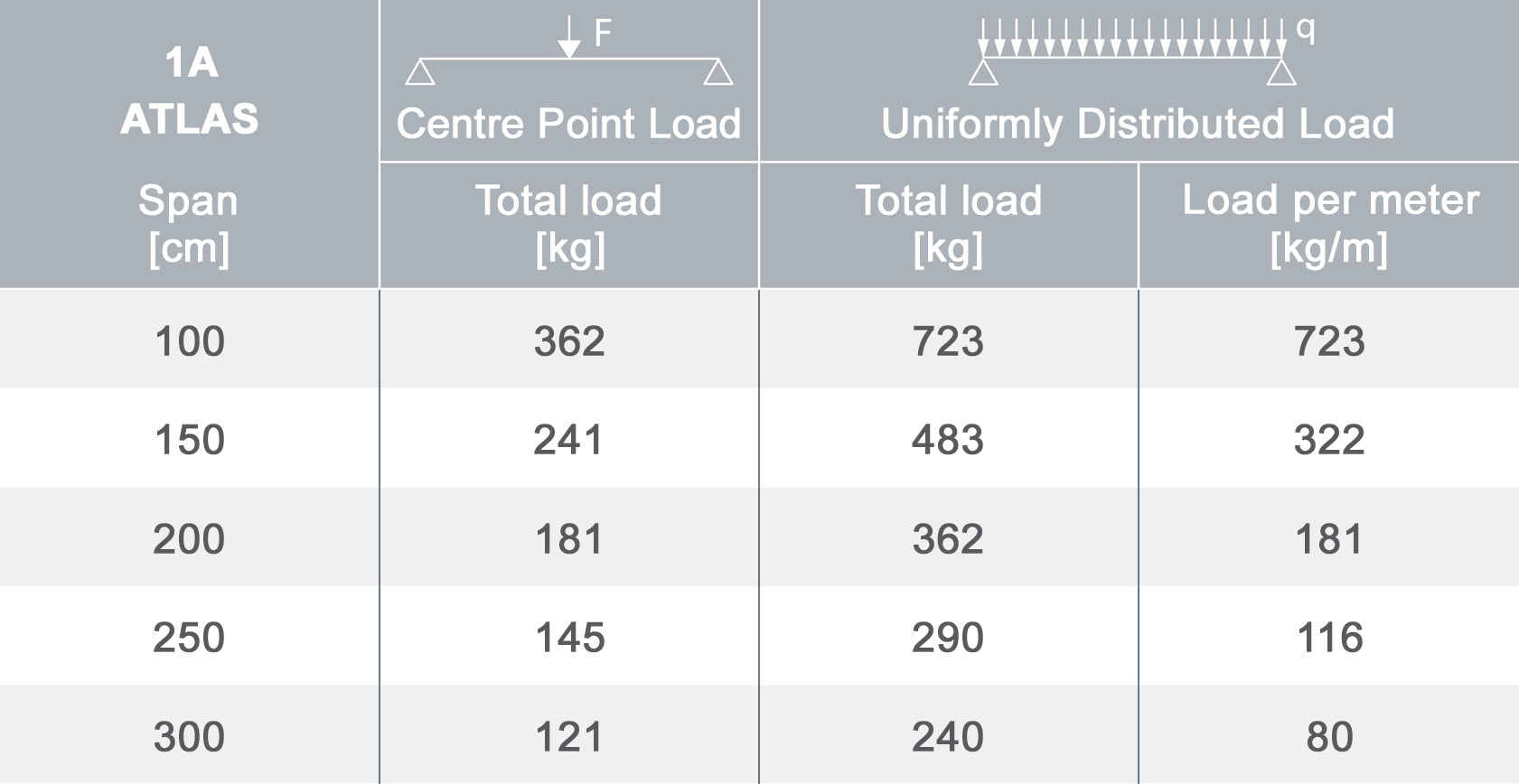

Tabelul arată sarcinile maxime aplicabile numai șinei.
Este esențial să se ia în considerare capacitatea de încărcare a fiecărei componente a sistemului.
Limita de sarcină a sistemului este determinată de cea mai slabă componentă.
Cărucioare de la 1A10 la 1A14
- fabricat din oțel vopsit cu pulbere neagră
- 8 roți echipate cu rulmenți cu bile
- poate fi echipat cu diferite brațe accesorii
- capacitate de încărcare de 50 kg
Cărucior 1A20, 1A21
- fabricat din oțel vopsit cu pulbere neagră
- mecanism de rotație 360°
- 2 roți echipate cu rulmenți cu bile
- amortizoare anti-zgomot din cauciuc
- capacitate de încărcare de 25 kg
Cărucior 1A2
- cărucior pentru încărcături grele, fabricat din oțel vopsit cu pulbere neagră
- 8 roți echipate cu rulmenți cu bile
- dispozitiv de siguranță împotriva căderii
- poate fi echipat cu diferite brațe accesorii
- capacitate de încărcare de 150 kg
Cablu de operare
- culoare neagră
- diametru 8 mm
- 100 % poliester de înaltă tenacitate
Instalație tipică
- prindere pe conducte/panouri metalice
- montare pe tavan
- montare pe perete cu 1Z10 - Suportul de perete
- prindere pe grinzi cu 1Z20 - Beam clamp pentru grinzi
- suspendare cu cabluri sau lanțuri
Configurații principale
- S. Deschidere centrală pe un singur șină
- D. Deschidere centrală pe șine suprapuse
- L. Deschidere laterală
Mecanism de acționare
- H. Manual fără cablu
- C. Manual cu cablu prin intermediul 1Z - Hand Line Pulleys
- M. Acționare electrică cu Motor R1
Pe lângă configurațiile existente și în funcție de aplicațiile specifice, este posibil să dezvoltăm soluții personalizate pentru a satisface nevoile particulare.

Graficul de culoare

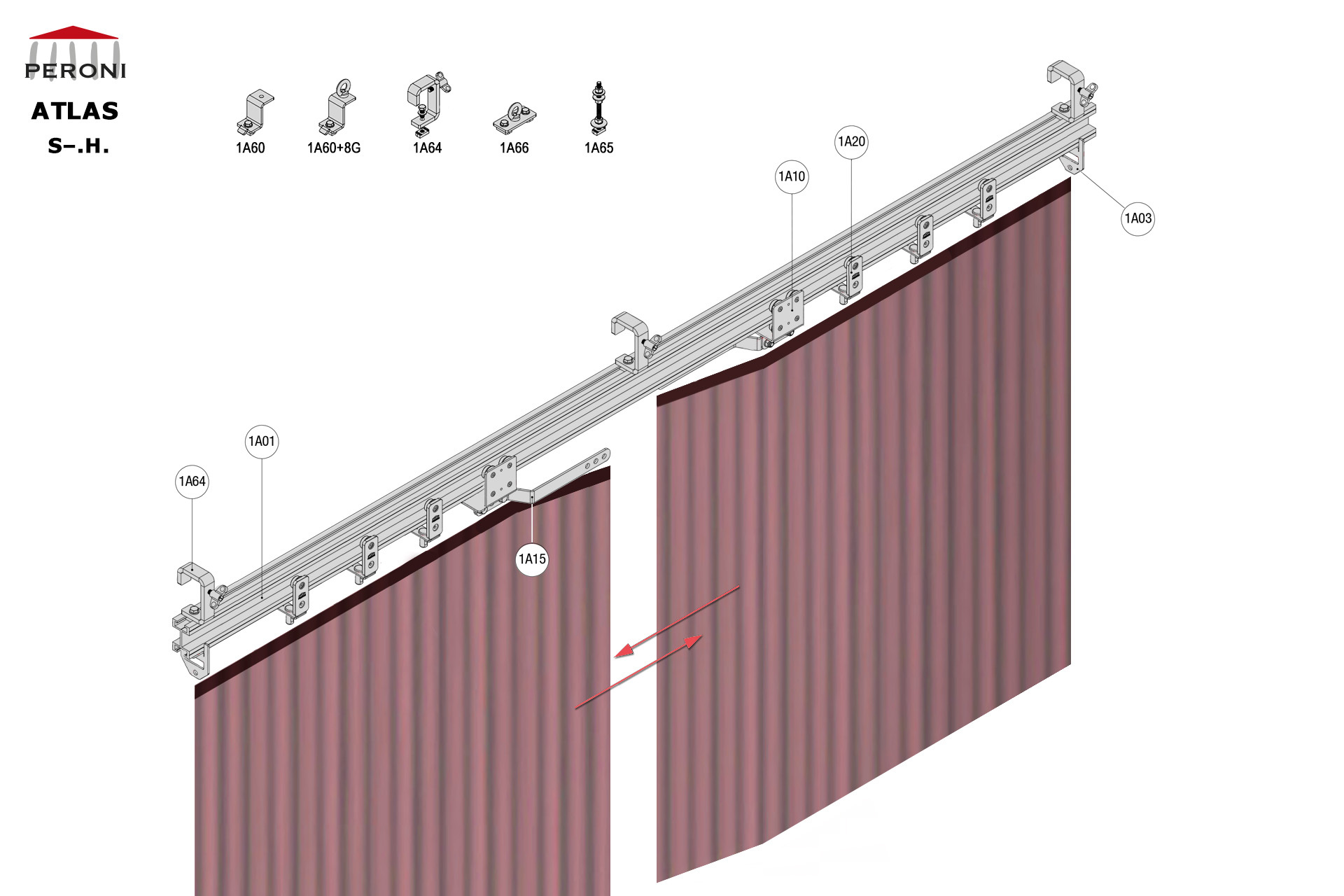

S–.H. configuration track S–. Straight single rail central openingH. Hand pulled uncorded walk-alongup to 50 cm central overlapComponents1A01 - Straight rail1A02 - Connection set1A03 - End stop1A10 - Master carrier for walk along1A20 - 2 Wheel runner1A15 - Overlap arm
Sá´–.H. configuration track Sá´–. Curved single rail central openingH. Hand pulled uncorded walk-alongup to 50 cm central overlapComponents1A01 - Straight rail1A01C - Curved rail1A02 - Connection set1A03 - End stop1A10 - Master carrier for walk along1A20 - 2 Wheel runner1A15 - Overlap arm

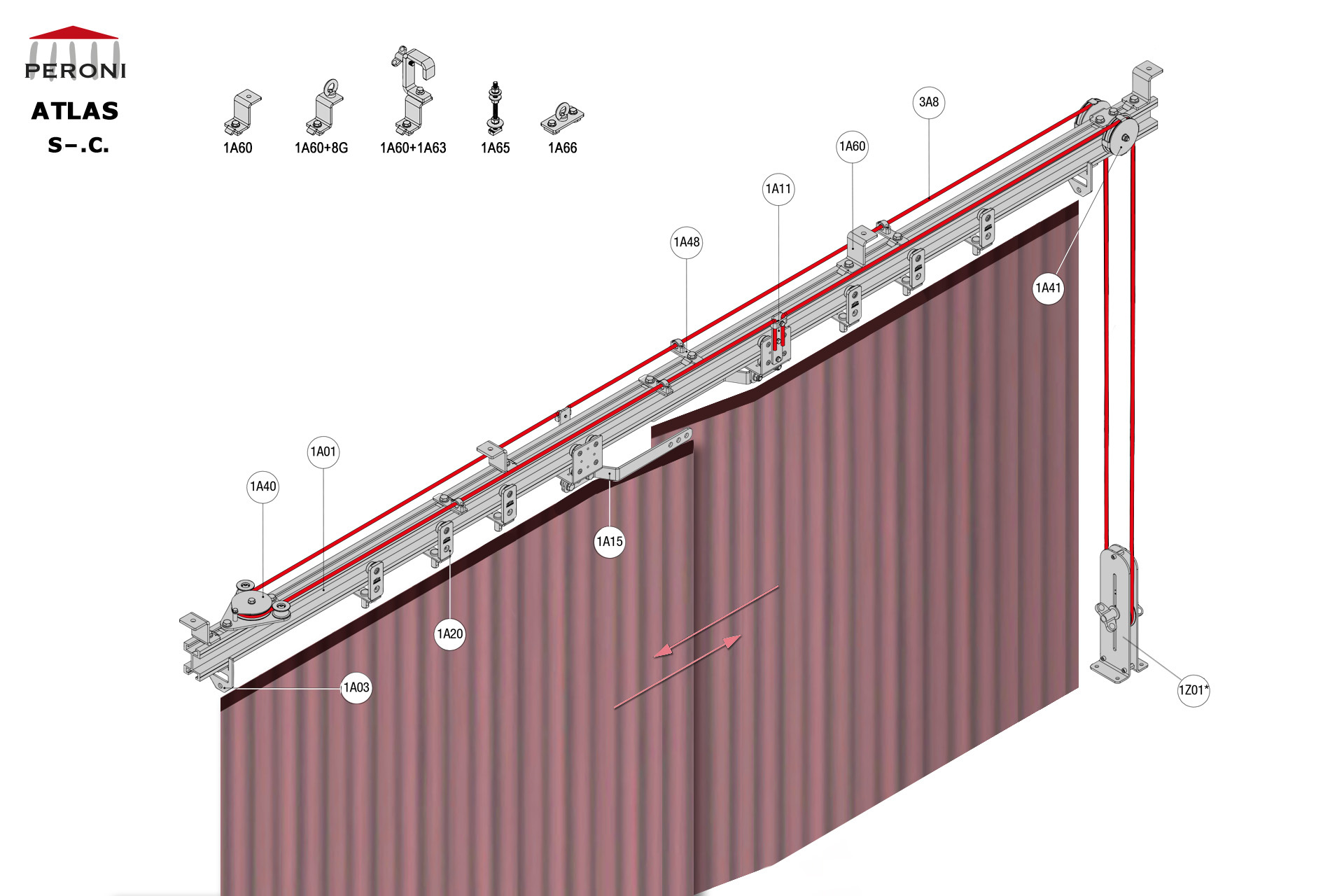

S–.C. configuration track S–. Straight single rail central openingC. Corded manualup to 50 cm central overlapComponents1A01 - Straight rail1A02 - Connection set1A03 - End stop1A11 - Side cord master carrier1A20 - 2 Wheel runner1A15 - Overlap armMotion control1A40 - Horizontal pulley1A41 - Head double pulley1A48 - Side cord support1Z01 - See all options3E - Franghie Poly Ø 8 mm

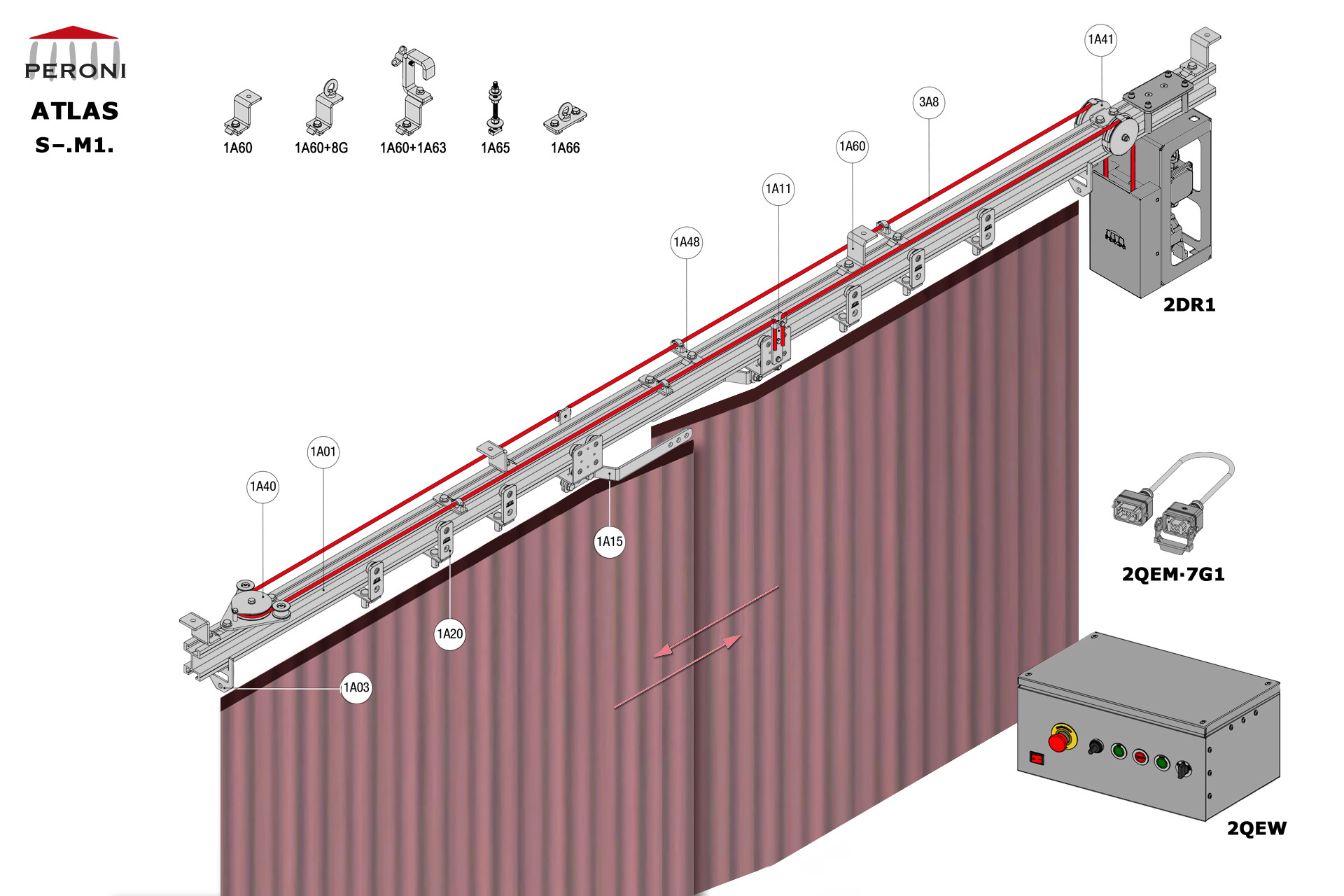

S–.M1. configuration track S–. Straight single rail central openingM1. Motorizedup to 50 cm central overlapComponents1A01 - Straight rail1A02 - Connection set1A03 - End stop1A11 - Side cord master carrier1A20 - 2 Wheel runner1A15 - Overlap armMotion control1A40 - Horizontal pulley1A41 - Head double pulley1A48 - Side cord support1A71 - Side cord limit switch arm1A70 - Side cord limit switch1A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Panou de comanda W 3E - Franghie Poly Ø 8 mm

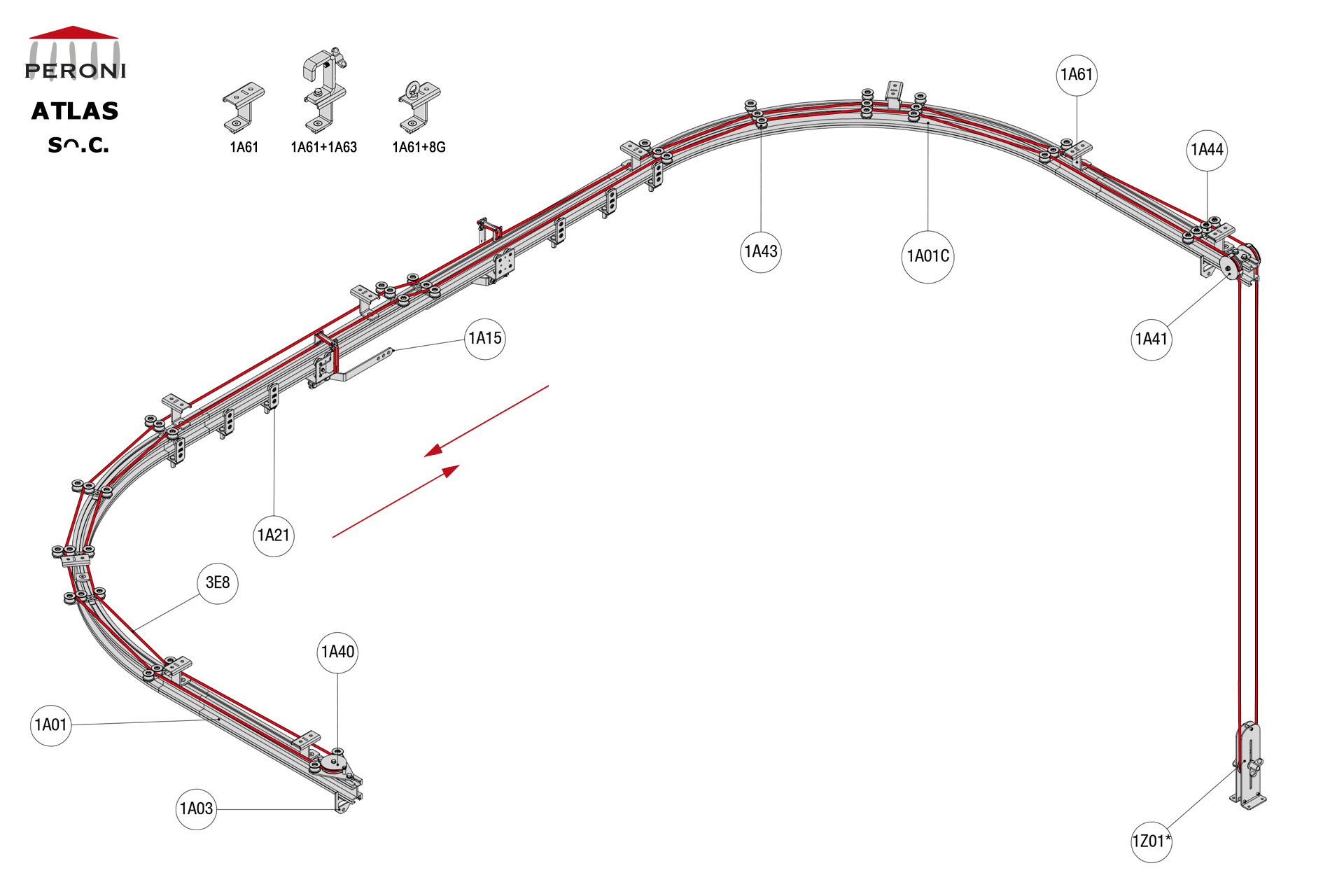

Sᴖ.C. configuration track Sᴖ. Curved single rail central openingC. Corded manualup to 50 cm central overlapComponents1A01 - Straight rail1A01C - Curved rail1A02 - Connection set1A03 - End stop1A12 - Top cord master carrier1A15 - Overlap arm1A20 - 2 Wheel runnerMotion control1A40 - Return pulley1A41 - Head double pulley1A43 - Top cord guide1A44 - Top cord aligner1Z01 - See all options3E - Franghie Poly Ø 8 mm
Sᴖ.M1. configuration track Sᴖ. Curved single rail central openingM1. Motorizedup to 50 cm central overlapComponenti 1A01 - Straight rail1A01C - Curved rail1A02 - Connection set1A03 - End stop1A12 - Top cord master carrier1A15 - Overlap arm1A20 - 2 Wheel runnerMotion control1A40 - Return pulley1A41 - Head double pulley1A43 - Top cord guide1A44 - Top cord aligner1A70 - Top cord limit switch with pulley1A71 - Top cord limit switch arm1A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Panou de comanda W 3E - Franghie Poly Ø 8 mm

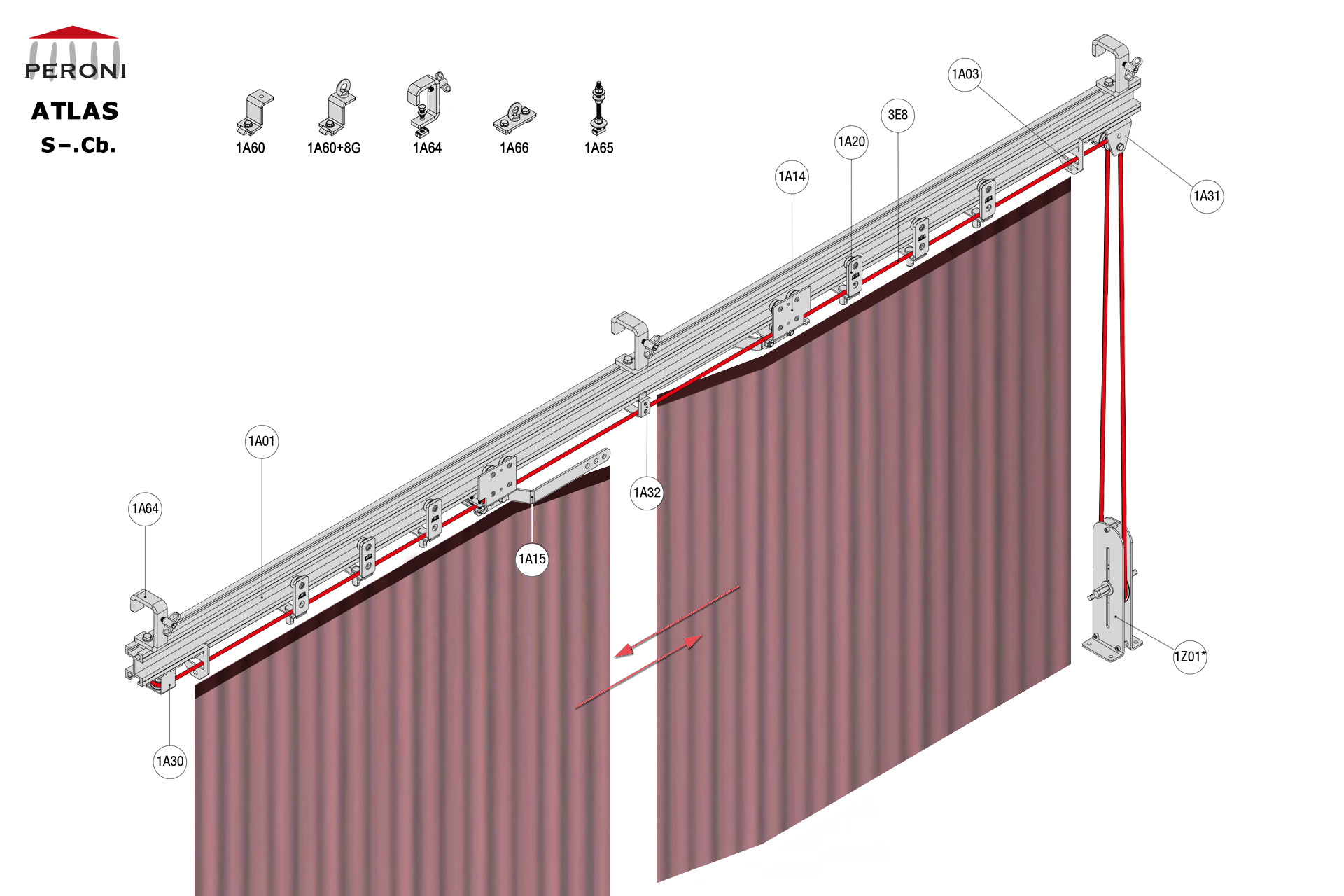

S–.Cb. configuration track S–. Straight single rail central openingCb. Bottom corded manualup to 50 cm central overlapComponents1A01 - Straight rail1A02 - Connection set1A03 - End stop1A14 - Bottom cord master carrier1A20 - 2 Wheel runner1A15 - Overlap armMotion control1A30 - Horizontal pulley1A31 - Head double pulley1A32 - Bottom cord support1Z01 - See all options3E - Franghie Poly Ø 8 mm

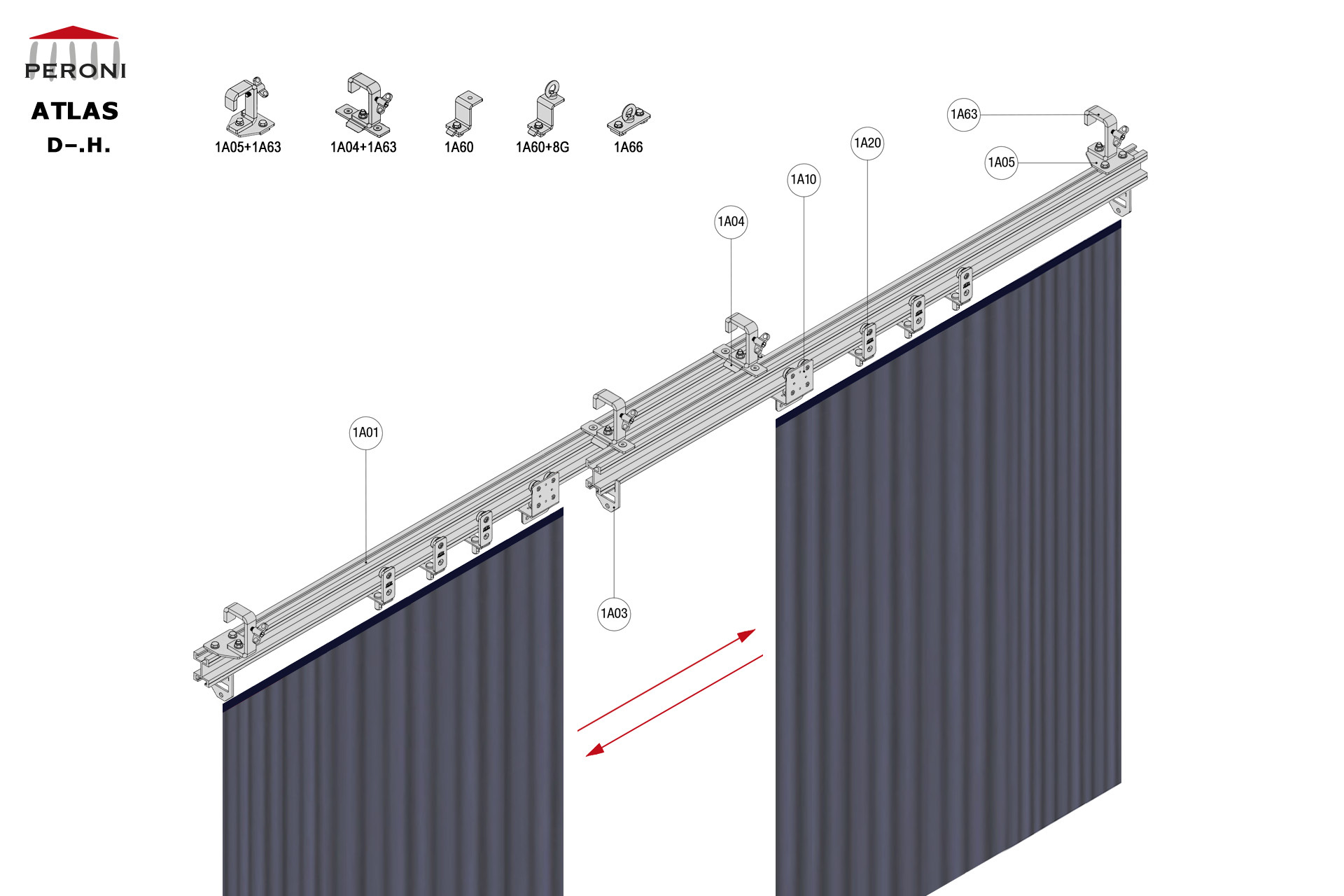

D–.H. configuration track D–. Straight double rail central openingH. Hand pulled uncorded walk-alongcentral overlap exceeding 50 cmComponents1A01 - Straight rail1A02 - Connection set1A03 - End stop1A04 - Overlap bridge1A05 - Offset fixing plate1A10 - Master carrier for walk along1A15 - Overlap arm1A20 - 2 Wheel runner
Dá´–.H. configuration track Dá´–. Curved double rail central openingH. Hand pulled uncorded walk-alongcentral overlap exceeding 50 cmComponents1A01 - Straight rail1A01C - Curved rail1A02 - Connection set1A03 - End stop1A04 - Overlap bridge1A10 - Master carrier for walk along1A15 - Overlap arm1A20 - 2 Wheel runner

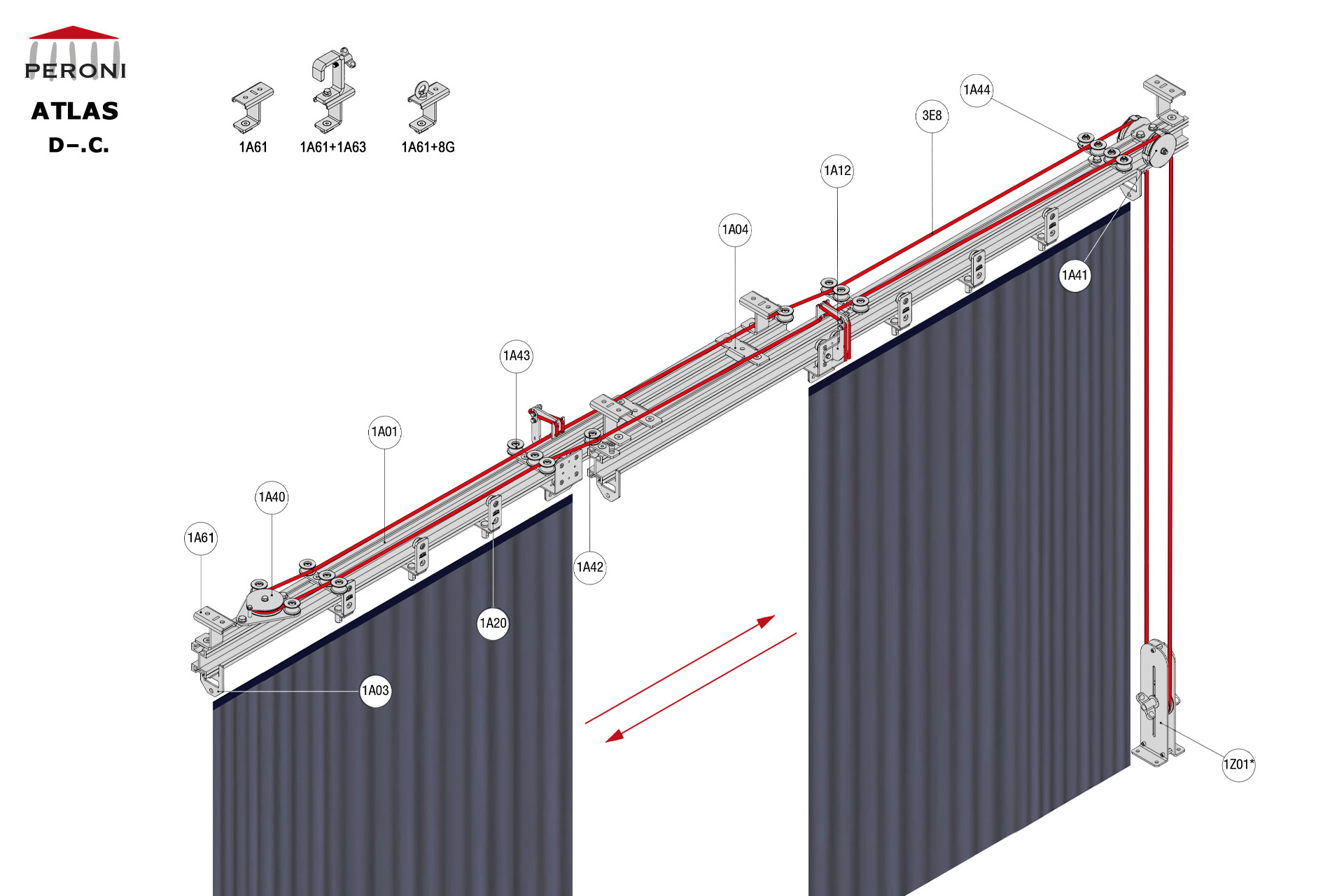

D–.C. configuration track D–. Straight double rail central openingC. Corded manualcentral overlap exceeding 50 cmComponents1A01 - Straight rail1A02 - Connection set1A03 - End stop1A04 - Overlap bridge1A12 - Top cord master carrier1A20 - 2 Wheel runnerMotion control1A40 - Return pulley1A41 - Head double pulley1A42 - Top cord guide for overlap1A43 - Top cord guide1A44 - Top cord aligner1Z01 - See all options3E - Franghie Poly Ø 8 mm

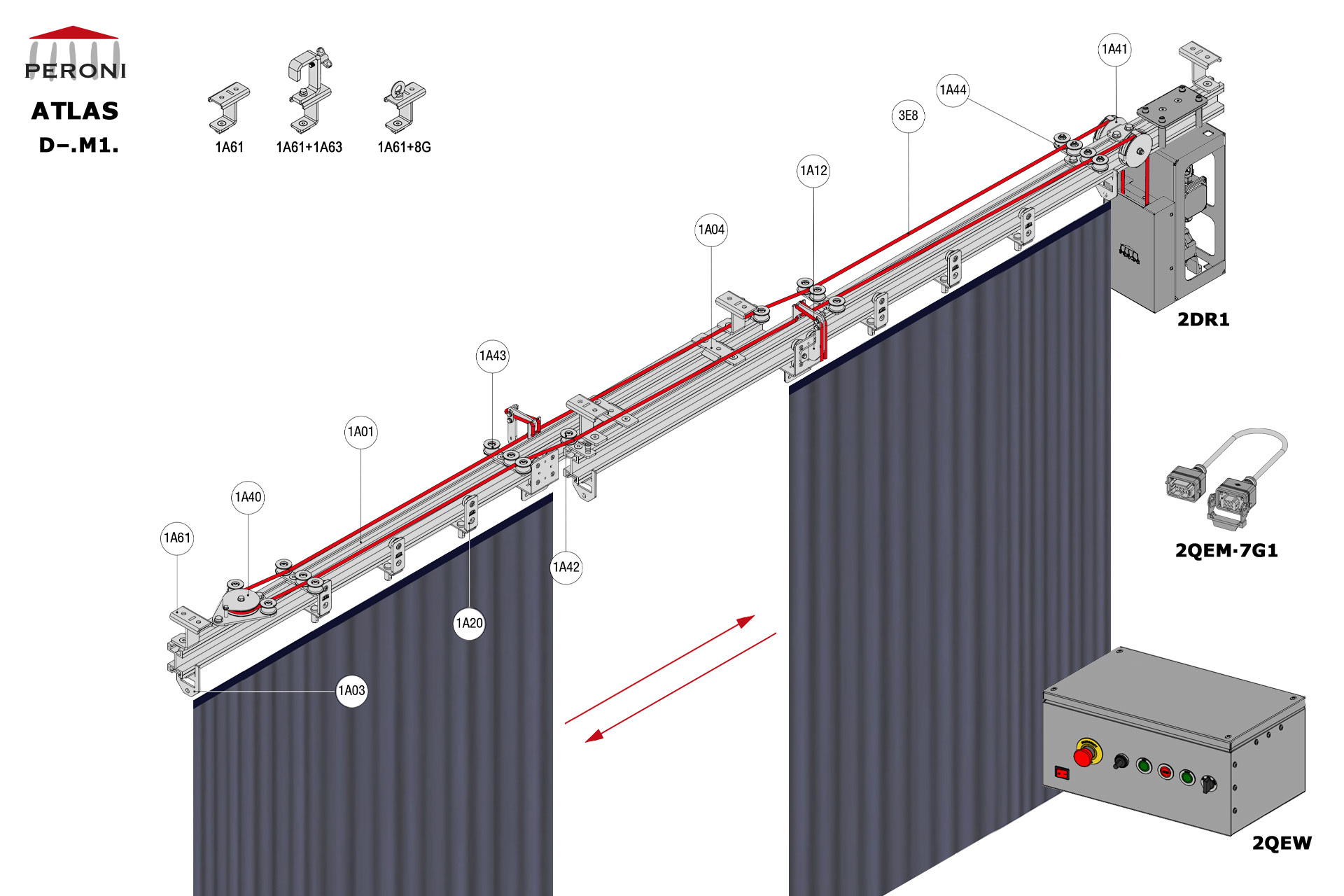

D–.M1. configuration track D–. Straight double rail central openingM1. Motorizedcentral overlap exceeding 50 cmComponents1A01 - Straight rail1A02 - Connection set1A03 - End stop1A04 - Overlap bridge1A12 - Top cord master carrier1A20 - 2 Wheel runnerMotion control1A40 - Return pulley1A41 - Head double pulley1A42 - Top cord guide for overlap1A43 - Top cord guide1A44 - Top cord aligner1A70 - Top cord limit switch with pulley1A71 - Top cord limit switch arm1A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Panou de comanda W 3E - Franghie Poly Ø 8 mm

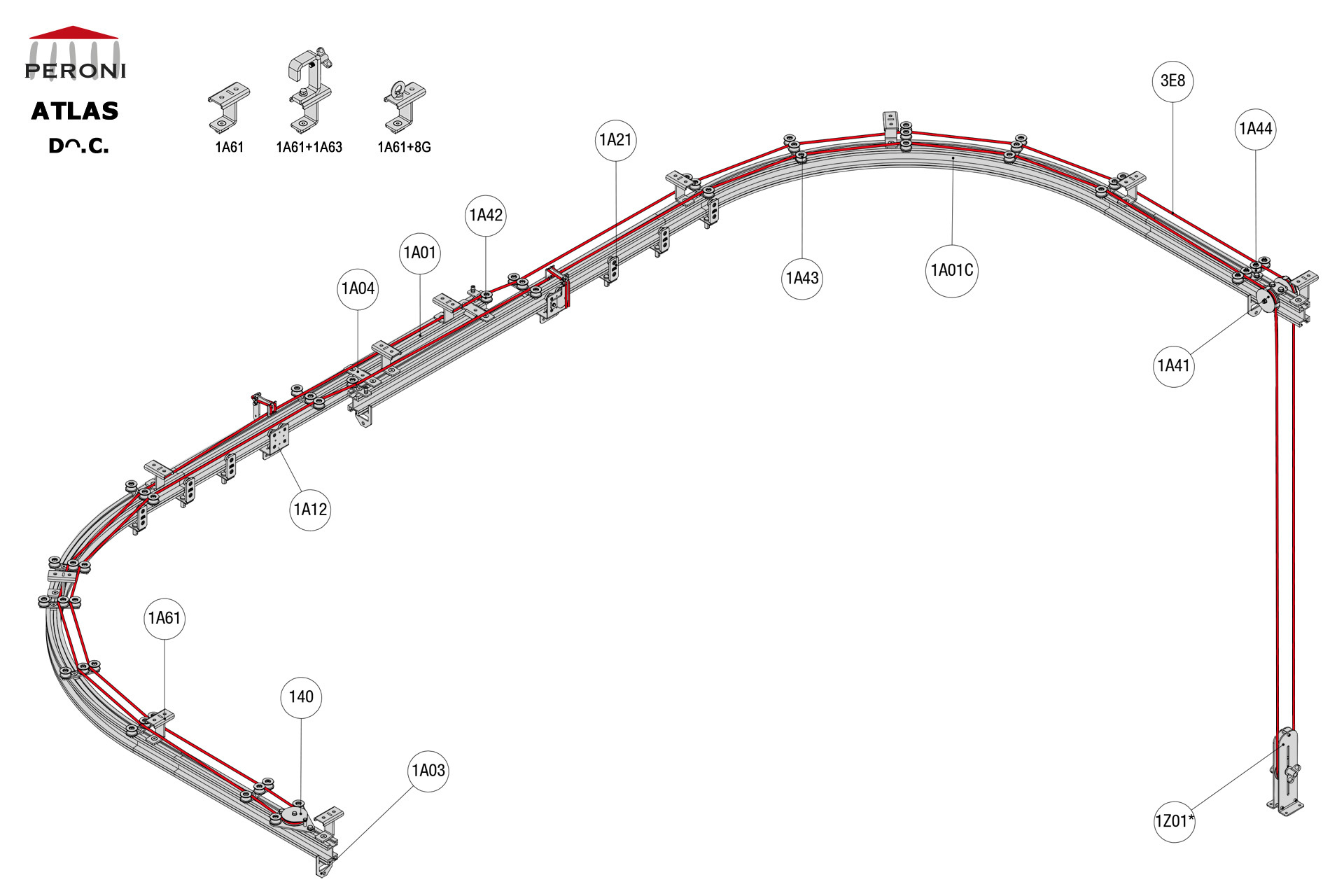

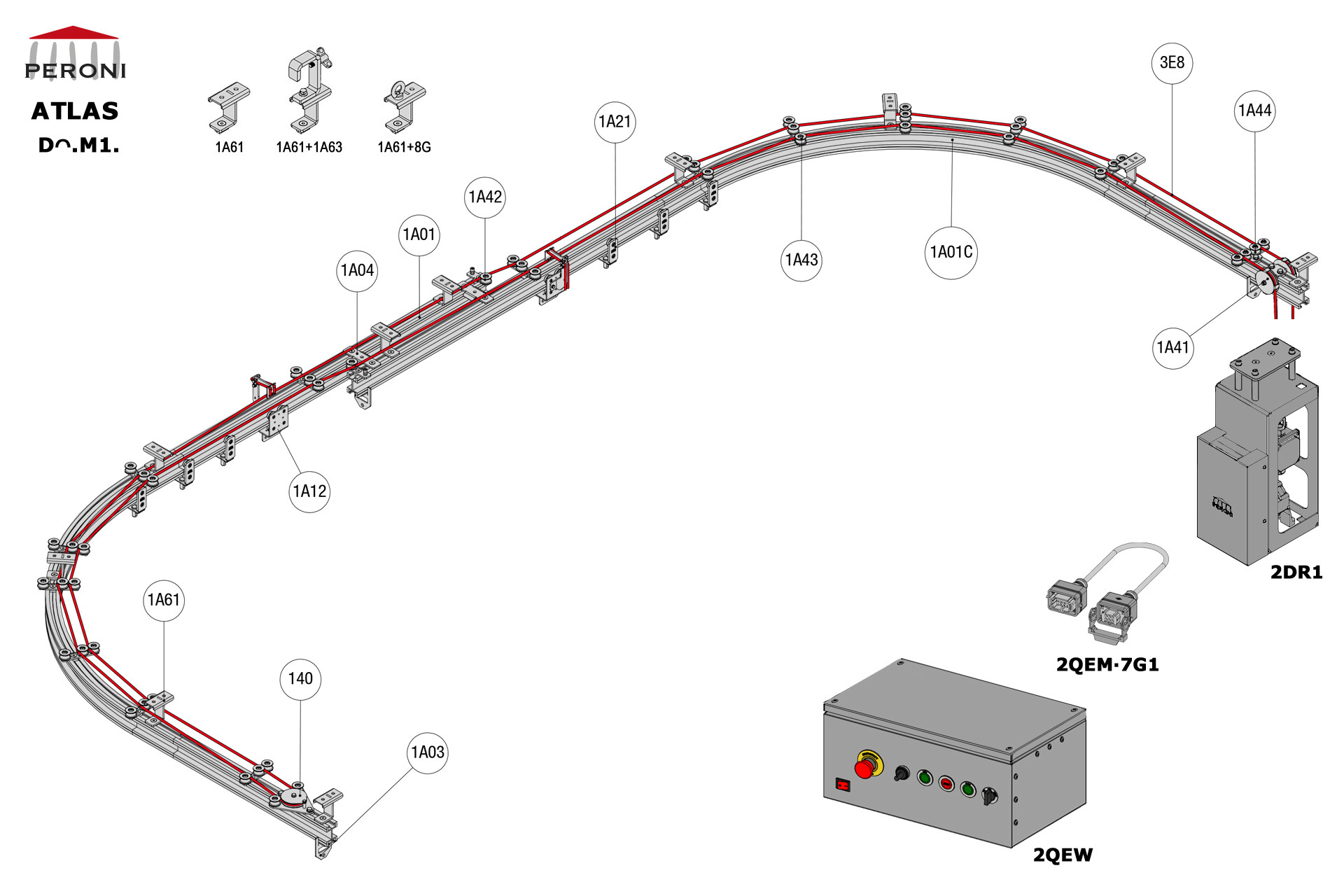

Dᴖ.C. configuration track Dᴖ. Curved double rail central openingC. Corded manualcentral overlap exceeding 50 cmComponents1A01 - Straight rail1A01C - Curved rail1A02 - Connection set1A03 - End stop1A04 - Overlap bridge1A12 - Top cord master carrier1A20 - 2 Wheel runnerMotion control1A40 - Return pulley1A41 - Head double pulley1A42 - Top cord guide for overlap1A43 - Top cord guide1A44 - Top cord aligner1Z01 - See all options3E - Franghie Poly Ø 8 mm
Dᴖ.M1. configuration track Dᴖ. Straight double rail central openingM1. Motorizedcentral overlap exceeding 50 cmComponents1A01 - Straight rail1A01C - Curved rail1A02 - Connection set1A03 - End stop1A04 - Overlap bridge1A12 - Top cord master carrier1A20 - 2 Wheel runnerMotion control1A40 - Return pulley1A41 - Head double pulley1A42 - Top cord guide for overlap1A43 - Top cord guide1A44 - Top cord aligner1A70 - Top cord limit switch with pulley1A71 - Top cord limit switch arm1A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Panou de comanda W 3E - Franghie Poly Ø 8 mm

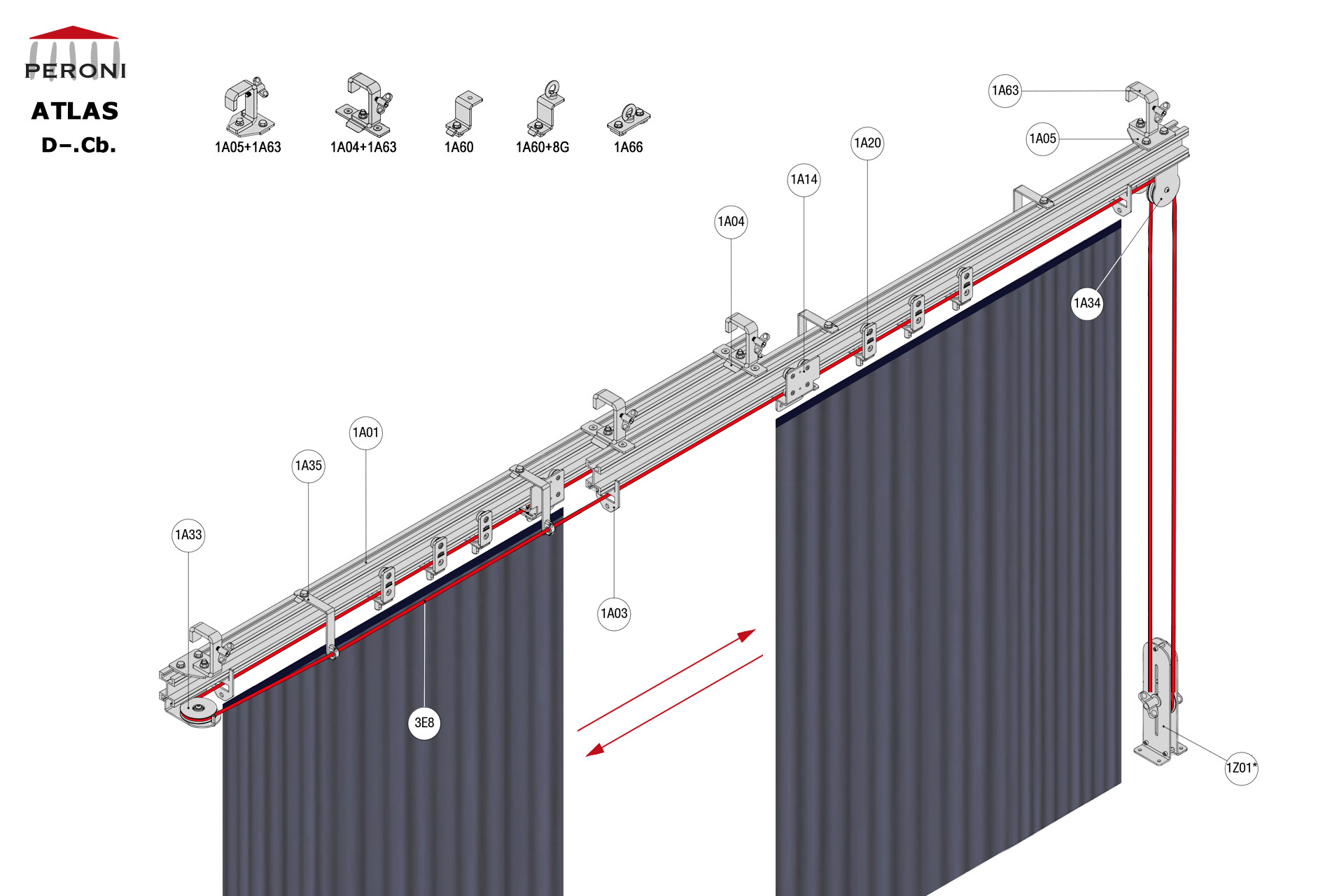

D–.Cb. configuration track D–. Straight double rail central openingCb. Bottom corded manualcentral overlap exceeding 50 cmComponents1A01 - Straight rail1A02 - Connection set1A03 - End stop1A04 - Overlap bridge1A05 - Offset fixing plate1A14 - Bottom cord master carrier1A20 - 2 Wheel runnerMotion control1A33 - Offset return pulley1A34 - Head double pulley1A35 - Bottom cord support1Z01 - See all options3E - Franghie Poly Ø 8 mm
L–.H. configuration track L–. Straight rail side openingH. Hand pulled uncorded walk-alongComponents1A01 - Straight rail1A02 - Connection set1A03 - End stop1A10 - Master carrier for walk along1A20 - 2 Wheel runner
Lá´–.H. configuration track Lá´–. Curved rail side openingH. Hand pulled uncorded walk-alongComponents1A01 - Straight rail1A01C - Curved rail1A02 - Connection set1A03 - End stop1A10 - Master carrier for walk along1A20 - 2 Wheel runner
Lᴖ.C. configuration track Lᴖ. Curved rail side openingC. Corded manualComponents1A01 - Straight rail1A01C - Curved rail1A02 - Connection set1A03 - End stop1A12 - Top cord master carrier1A20 - 2 Wheel runnerMotion control1A40 - Return pulley1A41 - Head double pulley1A43 - Top cord guide1A44 - Top cord aligner1Z01 - See all options3E - Franghie Poly Ø 8 mm

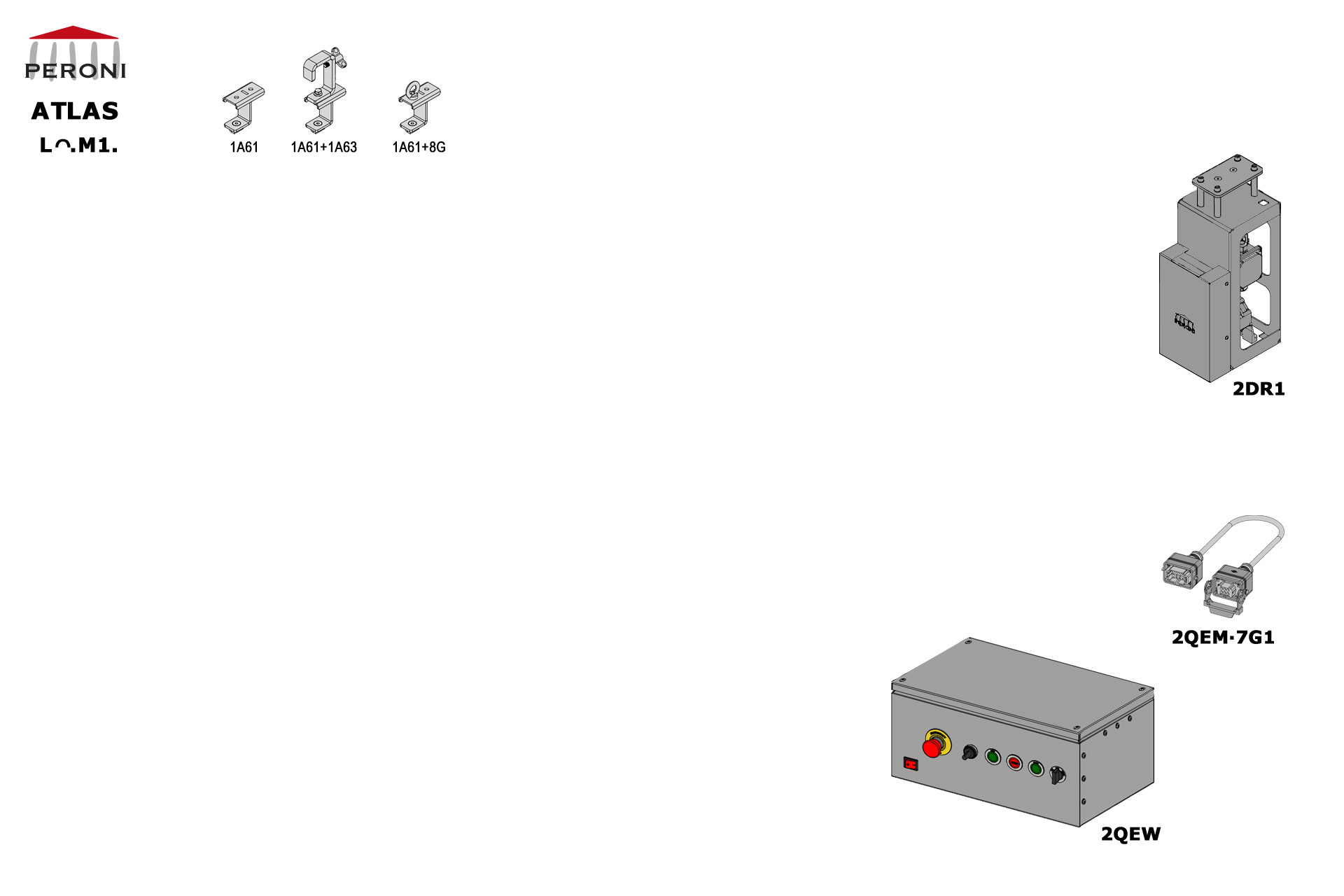

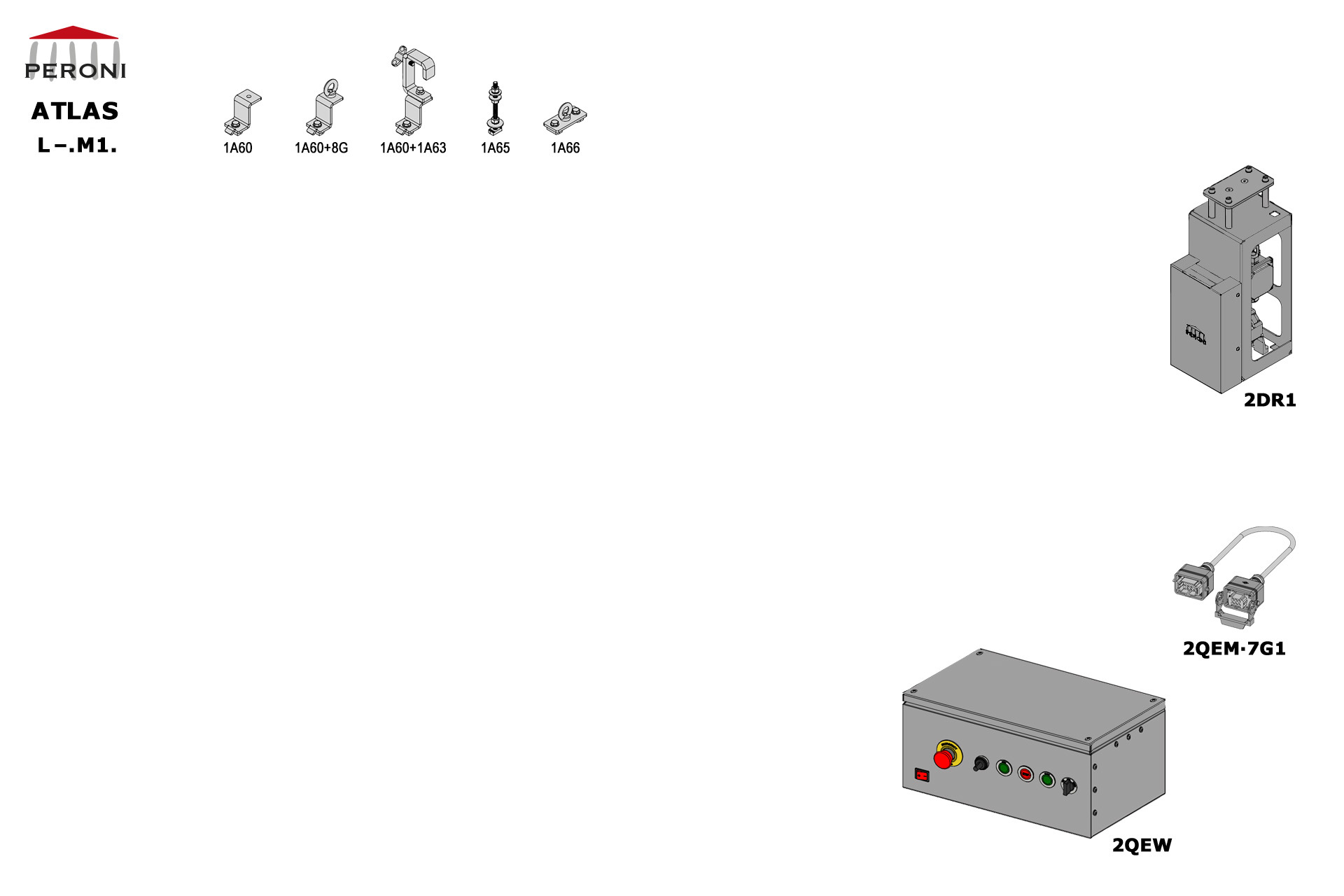

Lᴖ.M1. configuration track Lᴖ. Curved rail side openingM1. MotorizedComponents1A01 - Straight rail1A01C - Curved rail1A02 - Connection set1A03 - End stop1A12 - Top cord master carrier1A20 - 2 Wheel runnerMotion control1A40 - Horizontal pulley1A41 - Head double pulley1A43 - Top cord guide1A44 - Top cord aligner1A70 - Top cord limit switch with pulley1A71 - Top cord limit switch arm1A72 - Cord guide for limit switch2DR1-RDS2QEM-7G1-152QEW - Panou de comanda W 3E - Franghie Poly Ø 8 mm
