Applicazioni
TRX è un sistema modulare per la movimentazione di sipari di peso medio leggero particolarmente indicato per:
- Sipari alla greca ad apertura centrale e laterale
- ciclorami
- elementi scenografici leggeri
La soluzione ideale per palcoscenici, studi televisivi, allestimenti fieristici, sale per conferenze, ecc.
Caratteristiche
- montaggio semplice e veloce, ideale per tourné
- configurazioni rettilinee, curve e miste
- silenziosità
- estrema versatilità
- vasta gamma di componenti
- doppia motorizzazione 0,18 kW o 0,37 kW
- affidabilità estrema

Binario
- profilato in alluminio estruso
- finitura anodizzata nera
- 946 g/m peso
- 600 cm lunghezza massima barre
- 200 cm distanza massima supporti
- 50 cm raggio minimo curvatura
- scanalatura superiore per cursori
La tabella espone i carichi massimi applicabili al solo binario.
È indispensabile considerare la capacità di carico di ciascun componente del sistema.
Il limite di carico del sistema è determinato dall'elemento più debole.
Carrello di testa 1T10
- realizzato in acciaio verniciato a polvere nero
- 8 ruote dotate di cuscinetti a sfera
- equipaggiabile con diversi bracci accessori
- portata 30 kg
Carrello 1T13
- realizzato il nylon ad alta resistenza
- attacco girevole a 360°
- 2 ruote dotate di cuscinetti a sfera
- paracolpi antirumore in gomma
- portata 10 kg
Carrello 1KC
- realizzato in alluminio anodizzato nero
- 4 ruote dotate di cuscinetti a sfera
- portata 20 kg

Corda di manovra
- colore nero
- diametro 8 mm
- 100% poliestere ad alta tenacità

Installazione tipica
- fissaggio a tubi/tralicci
- montaggio a soffitto
- montaggio a parete con 1Z10 - Staffa a parete
- fissaggio a travi con 1Z20 - Morsa per travi
- sospensione con funi o catene

Configurazioni principali
- S. Apertura centrale binario singolo
- D. Apertura centrale binari sovrapposti
- L. Apertura laterale
Azionamento
- H. Manuale senza corda
- C. Manuale a corda tramite 1Z - Carrucole per azionamento manuale
- M. Motorizzato (Motore R1 e Motore R2)
Oltre alle configurazioni esistenti e in base alle applicazioni specifiche, è possibile sviluppare soluzioni personalizzate per soddisfare particolari necessità.

Cartella colori

Strada configurazione S–.H. S–. Apertura centrale bin. singolo dirittosovrapposizione fino a 50 cmH. Manuale senza corda1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruote1T14 - Braccio di sormonto
Strada configurazione Sᴖ.H. Sᴖ. Apertura centrale bin. singolo curvoH. Manuale senza cordasovrapposizione centrale fino a 50 cm1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T10 - Carrello di testa1T13 - Carrello 2 ruote1T14 - Braccio di sormonto
Strada configurazione S–.C. S–. Apertura centrale bin. singolo dirittoC. Manuale con cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello di testa - Corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T24 - Supporto - Corda laterale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Strada configurazione S–.M1. S–. Apertura centrale bin. singolo dirittoM1. Motorizzata, sipario fino a 300 kg sovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello di testa - Corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T24 - Supporto - Corda laterale1T15 - Braccio finecorsa - Corda laterale1T50 - Finecorsa - Corda laterale2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione S–.M2. S–. Apertura centrale bin. singolo dirittoM2. Motorizzata, sipario fino a 125 kgsovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T11 - Carrello di testa - Corda laterale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Puleggia di rinvio1T24 - Supporto - Corda laterale1T15 - Braccio finecorsa - Corda laterale1T50 - Finecorsa - Corda laterale2DR2-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione Sᴖ.C. Sᴖ. Apertura centrale bin. singolo curvoC. Manuale con cordasovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Strada configurazione Sᴖ.M1. Sᴖ. Apertura centrale bin. singolo curvoM1. Motorizzata, sipario fino a 200 kg sovrapposizione centrale fino a 50 cm1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1T16 - Braccio finecorsa - Corda centrale1T52 - Finecorsa puleggia - Corda centr.2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione Sᴖ.M2. Sᴖ. Apertura centrale bin. singolo curvoM2. Motorizzata, sipario fino a 100 kg sovrapposizione centrale fino a 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1KS - Stop1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruote1T14 - Braccio di sormontoControllo movimento1T20 - Puleggia di rinvio1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1T16 - Braccio finecorsa - Corda centrale1T52 - Finecorsa puleggia - Corda centr.2DR2-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione X–.H. X–. Ap. centr. bin. singolo sdoppiato dir.H. Manuale senza cordasovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T01C-S - Binario curvo per sdoppiamento1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T10 - Carrello di testa1T13 - Carrello 2 ruote
Strada configurazione X–.C. X–. Ap. centr. bin. singolo sdoppiato dir.C. Manuale con cordasovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T01C-S - Binario curvo per sdoppiamento1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T11 - Carrello di testa - Corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T24 - Supporto - Corda laterale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Strada configurazione X–.M1. X–. Ap. centr. bin. singolo sdoppiato dir.M1. Motorizzata, sipario fino a 300 kg sovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T01C-S - Binario curvo per sdoppiamento1T03 - Stop1T04 - Ponte di sormonto1T11 - Carrello di testa - Corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T24 - Supporto - Corda laterale1T15 - Braccio finecorsa - Corda laterale1T50 - Finecorsa - Corda laterale2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione X–.M2. X–. Ap. centr. bin. singolo sdoppiato dir.M2. Motorizzata, sipario fino a 125 kgsovrapposizione centrale fino a 100 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T04 - Ponte di sormonto1T11 - Carrello di testa - Corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T24 - Supporto - Corda laterale1T15 - Braccio finecorsa - Corda laterale1T50 - Finecorsa - Corda laterale2DR2-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione D–.H. D–. Apertura centrale bin. doppio dirittoH. Manuale senza cordasovrapposizione centrale oltre 50 cmComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T10 - Carrello motrice1T13 - Carrello 2 ruote
Strada configurazione Dᴖ.H. Dᴖ. Apertura centrale binario doppio curvoH. Manuale senza cordasovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T10 - Carrello motrice1T13 - Carrello 2 ruote
Strada configurazione D–.C. D–. Apertura centrale binario doppio dirittoC. Manuale con cordasovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Strada configurazione D–.M1. D–. Apertura centrale binario doppio dirittoM1. Motorizzata, sipario fino a 300 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1T16 - Braccio finecorsa - Corda centrale1T52 - Finecorsa puleggia - Corda centr.1T53 - Finecorsa - Corda centrale2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione D–.M2. D–. Apertura centrale binario doppio dirittoM2. Motorizzata, sipario fino a 125 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T04 - Ponte di sormonto1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1T16 - Braccio finecorsa - Corda centrale1T52 - Finecorsa puleggia - Corda centr.1T53 - Finecorsa - Corda centrale2DR2-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione Dᴖ.C. Dᴖ. Apertura centrale bin. doppio curvoC. Manuale con cordasovrapposizione centrale oltre 50 cmComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Configurazione Dᴖ.M1. Dᴖ. Apertura centrale binario doppio curvoM1. Motorizzata, sipario fino a 200 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T04 - Ponte di sormonto1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1T16 - Braccio finecorsa - Corda centrale1T52 - Finecorsa puleggia - Corda centr.1T53 - Finecorsa - Corda centrale2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm

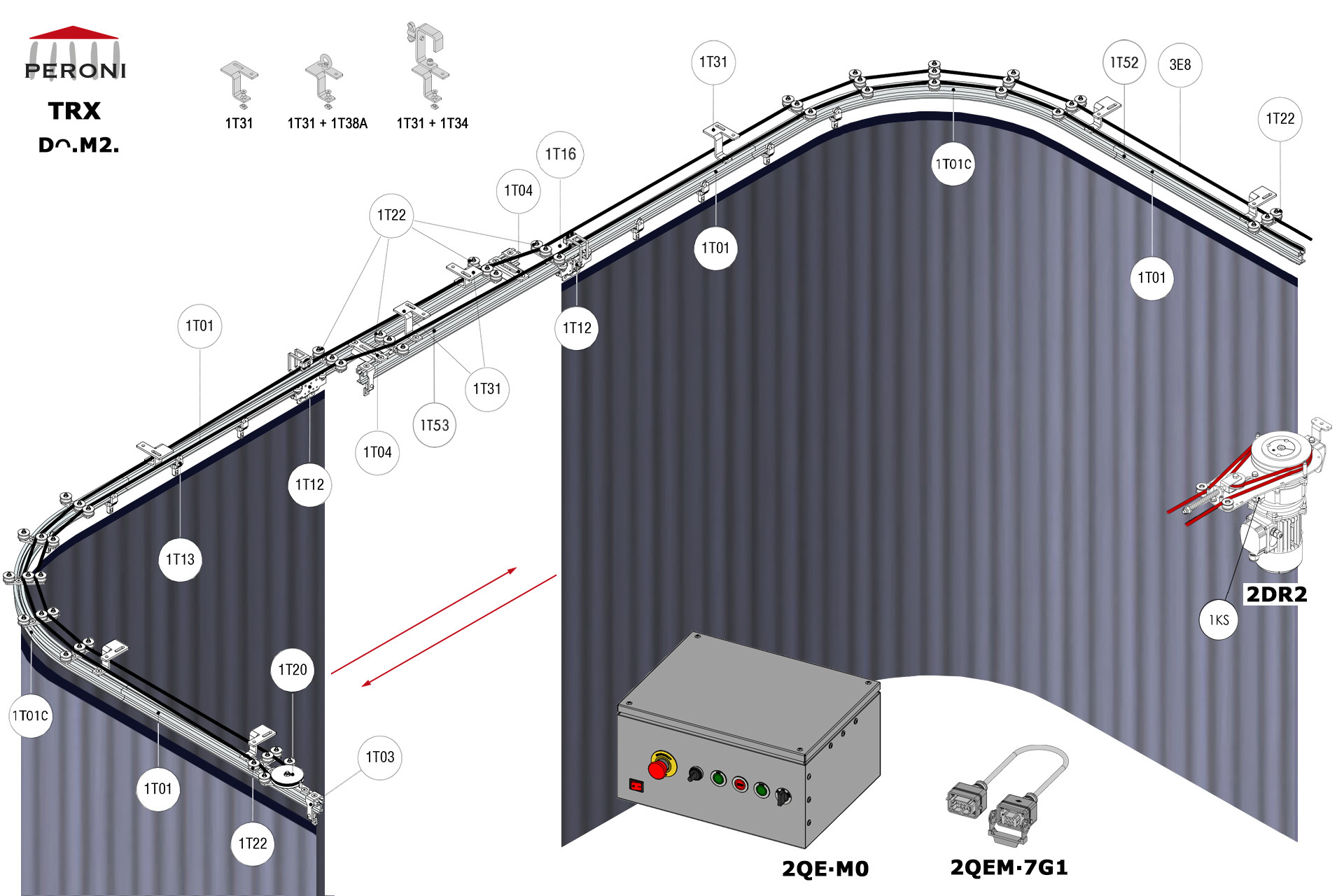

Configurazione Dᴖ.M2. Dᴖ. Apertura centrale binario doppio curvoM2. Motorizzata, sipario fino a 100 kg sovrapposizione centrale oltre 50 cmComponenti 1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T04 - Ponte di sormonto1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1T16 - Braccio finecorsa - Corda centrale1T52 - Finecorsa puleggia - Corda centr.1T53 - Finecorsa - Corda centrale2DR2-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione L–.H. L–. Apertura laterale binario dirittoH. Manuale senza cordaComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruote
Strada configurazione Lᴖ.H. Lᴖ. Apertura laterale binario curvoH. Manuale senza cordaComponenti 1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T10 - Carrello motrice1T13 - Carrello 2 ruote
Strada configurazione L–.C. L–. Apertura laterale binario dirittoC. Manuale con cordaComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello di testa - Corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T24 - Supporto - Corda laterale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Strada configurazione L–.M1. L–. Apertura laterale binario dirittoM1. Motorizzata, sipario fino a 300 kgComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1T11 - Carrello di testa - Corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T24 - Supporto - Corda laterale1T15 - Braccio finecorsa - Corda laterale1T50 - Finecorsa - Corda laterale2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione L–.M2. L–. Apertura laterale binario dirittoM2. Motorizzata, sipario fino a 125 kgComponenti1T01 - Binario diritto1T02 - Set di connessione1T03 - Stop1KS - Stop1T11 - Carrello di testa - Corda laterale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T24 - Supporto - Corda laterale1T15 - Braccio finecorsa - Corda laterale1T50 - Finecorsa - Corda laterale2DR2-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione Lᴖ.C. Lᴖ. Apertura laterale binario curvoC. Manuale con cordaComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1Z01 - Vedi tutte le opzioni3E - Corda Poly Ø 8 mm
Strada configurazione Lᴖ.M1. Lᴖ. Apertura laterale binario curvoM1. Motorizzata, sipario fino a 200 kg Componenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T21 - Puleggia doppia di testa1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1T16 - Braccio finecorsa - Corda centrale1T52 - Finecorsa puleggia - Corda centr.2DR1-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
Strada configurazione Lᴖ.M2. Lᴖ. Apertura laterale binario curvoM2. Motorizzata, sipario fino a 100 kgComponenti1T01 - Binario diritto1T01C - Binario curvato1T02 - Set di connessione1T03 - Stop1KS - Stop1T12 - Carrello di testa - Corda centrale1T13 - Carrello 2 ruoteControllo movimento1T20 - Puleggia di rinvio1T22 - Guida - Corda centrale1T23 - Allineatore - Corda centrale1T16 - Braccio finecorsa - Corda centrale1T52 - Finecorsa puleggia - Corda centr.2DR2-RDS2QEM-7G1-152QEW - Quadro elettrico W 3E - Corda Poly Ø 8 mm
