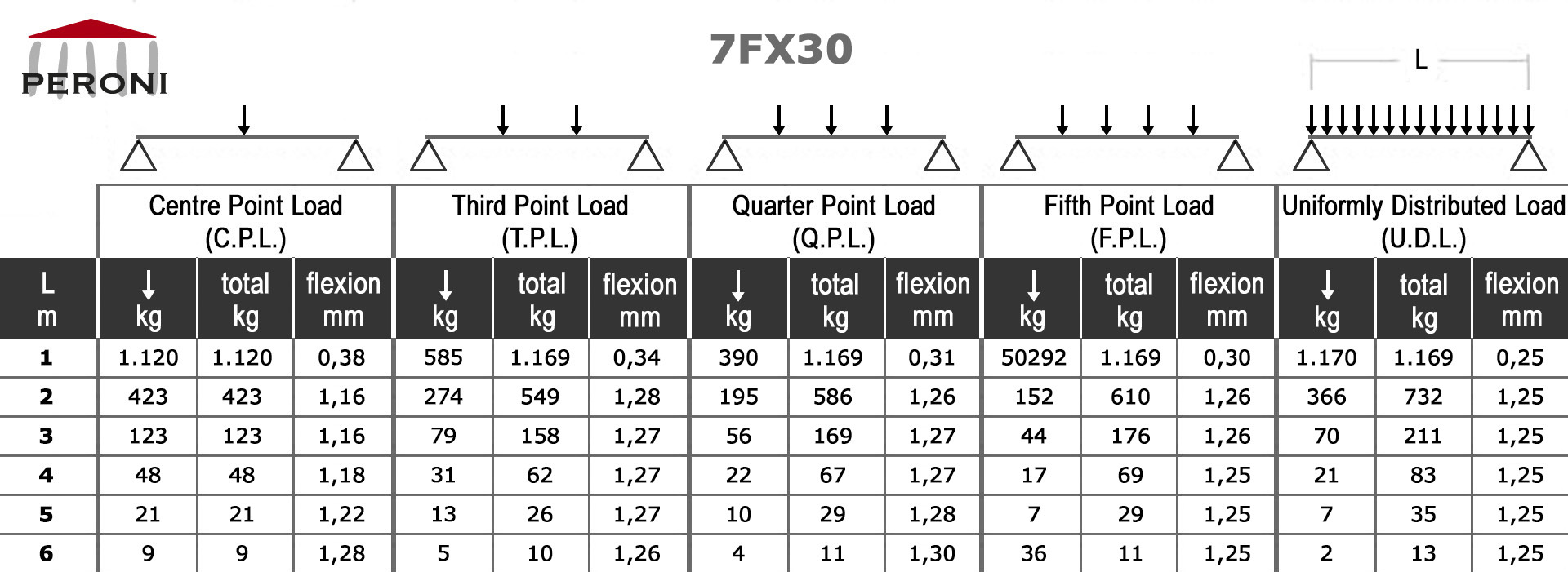

Tabella dei carichi dei tralicci lineari
↓ - Carico puntuale al centro
↓ ↓ - Carichi puntuali a 1/3
↓ ↓ ↓ - Carichi puntuali a 1/4
↓ ↓ ↓ ↓ - Carichi puntuali a 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Carico uniformemente distribuito
La tabella dei carichi è stata compilata in concordanza con UNI ENV 1999-1-1 (Eurocode9).
Per il calcolo dei carichi consentiti, si è presunto che i tralicci siano semplicemente sostenuti dalle connessioni delle due estremità e che i carichi siano applicati ai punti di nodo.
I carichi sono applicati lungo la linea centrale dei tralicci.
Per i calcoli si è tenuto conto del carico proprio dei tralicci.
I calcoli sono riferiti a condizioni di carico astratte che l'Utente dovrà rianalizzare per adeguarle a quelle reali.
Tubi correnti
tubo estruso alluminio Ø 50 x 2 mm - EN AW 6082 T6
Diagonali
tubo estruso alluminio Ø 18 x 2 mm - EN AW 6082 T6
Terminali
piastra in fusione d'alluminio - EN AC 42200 T6
7FX30
Dimensioni standard dei tralicci lineari
articolo
lungh. . . . . peso
. cm . . . . . . . kg
7FX30 T 010
. 10,5 . . . . . . 1,3
7FX30 T 021
. 21 . . . . . . . . 1,5
7FX30 T 025
. 25 . . . . . . . . 1,6
7FX30 T 050
. 50 . . . . . . . 1,8
7FX30 T 100
100 . . . . . . . 2,7
7FX30 T 150
150 . . . . . . . 3,7
7FX30 T 200
200 . . . . . . . 4,7
7FX30 T 250
250 . . . . . . . 5,8
7FX30 T 300
300 . . . . . . . 6,7
7FX30 T 350
350 . . . . . . . 7,7
7FX30 T 400
400 . . . . . . . 8,8
