5P - Policinale

Schermo motorizzato da 8 a 24 m di larghezza

Vedi tutte

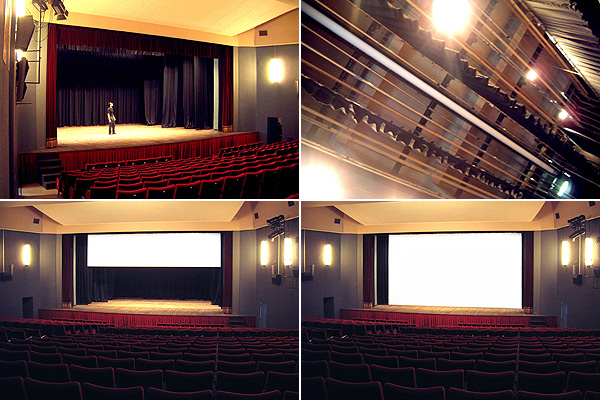

Auditorium, schermo Policinale Uno schermo 5P - Policinale installato nell'auditorium del tribunale di una delle principali capitali europee.Lo schermo è realizzato con il film PBL - Blackout.L'area di proiezione misura 14 x h 5 m. Nella fotografia lo schermo è aperto ad un'altezza di circa 3 m.

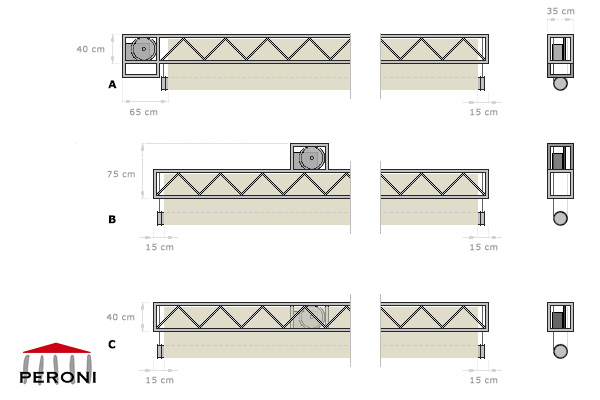

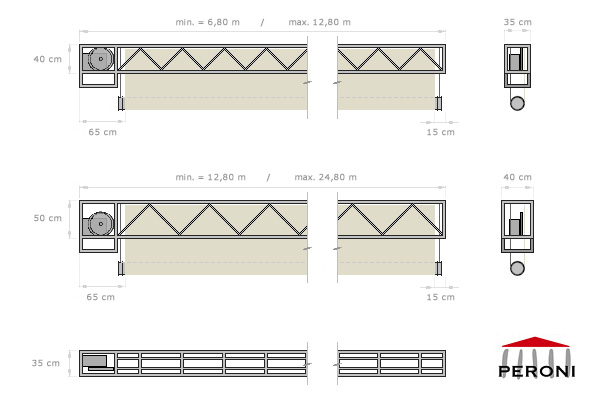

5P - Policinale - Motore laterale A - Schermo da 6 m a 12 m di larghezzaB - Schermo da 12,5 m fino a 24 m di larghezza

5P - Policinale - Motore centrale A - Motore centrale superiore per schermi fino a 12 m di larghezzaB - Motore centrale all'interno del traliccio per schermi fino a 12 m di larghezza

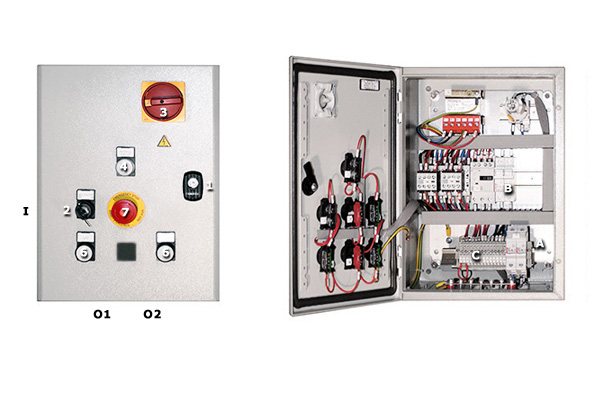

Quadro elettrico per 5P - Policinale Modello standard a velocità fissa 20 cm / secondo 2QE - T400F_P06 - 3Φ - 400V-50Hz - per 5P - Policinale Dotazioni standard 1 - interruttore on / off2 - spia presenza corrente4 - chiave per accesso all'interno del quadro5 - pulsante fermata d'emergenza6 - chiave per abilitazione e disabilitazione comandi7 / 8 / 9 - pulsanti apre / stop / chiude I - ingresso per alimentazione quadro elettricoO1 - uscita per alimentazione motore + cavo 15 mO2 - uscita per finecorsa + cavo 15 m A - modulo controllo elettronico fasi per impedire l'inversione di marciaB - interruttore magnetotermico salvamotoreC - predisposizione per comando in regia

Quadro elettrico per 5P - Policinale Dotazioni a richiesta 2RC - Kit radiocomando C 2RCT - Trasmittente Open / Stop / Close 2RCR - Ricevente esterna

Quadro elettrico per 5P - Policinale Dotazioni a richiesta - 2QER - Pulsantiera- 2QEP - Pulsantiera pensile- 2QEX - Controller DMX512

Palazzo Mezzanotte 5P - Policinale con Schermo per proiezioni frontali in PBL - Blackout.La superficie di proiezione misura 24 x h 6,5 m.

Struttura

- traliccio in alluminio con saldature TIG
- rullo di avvolgimento in alluminio
- installazione a soffitto / a parete / alle strutture di palcoscenico

Dotazioni standard
del motore

- arresto e paracadute di sicurezza
- interruttore magnetotermico salvamotore incorporato

Dotazioni standard
del Quadro elettrico

- alimentazione trifase 400 V - 50 Hz
- velocità fissa media 20 cm / secondo ca.
- chiave per accesso all'interno del quadro
- comandi in bassa tensione
- ingresso per alimentazione quadro elettrico
- uscita per alimentazione motore + cavo 15 m
- uscita per finecorsa + cavo 15 m
- modulo controllo elettronico fasi per impedire l'inversione di marcia
- interruttore magnetotermico salvamotore
- predisposizione per comando in regia

Dotazioni a richiesta
del Quadro elettrico

- 2QER - Pulsantiera
- 2QEP - Pulsantiera pensile
- 2QEX - Controller DMX512
- 2RC - Kit radiocomando C

Certificazioni

- conformità CE

Larghezza schermo
h a scelta

Peso
schermo escluso

.. 8 m . . . . . . . . . .
.. 9 m . . . . . . . . . .
10 m . . . . . . . . . .
11 m . . . . . . . . . .
12 m . . . . . . . . . .
fino a 24 m

227 kg
238 kg
251 kg
262 kg
276 kg
.

Larghezza totale

(larghezza del traliccio)
- motore laterale = larghezza schermo + 100 cm (75+25)
- motore centrale = larghezza schermo + 50 cm (25+25)

Attenzione:
le immagini contenute in questa pagina sono indicative, i prodotti illustrati possono subire cambiamenti senza necessità preavviso.

Cartella colori

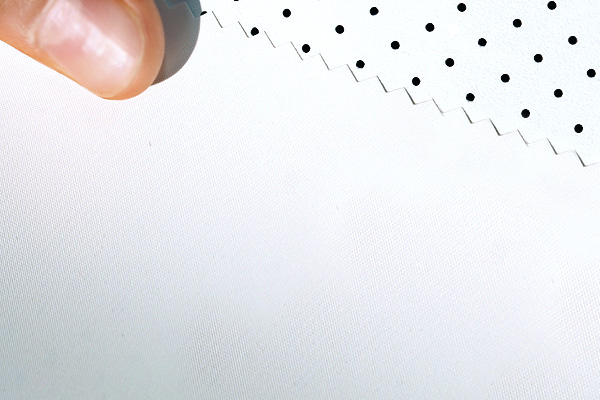

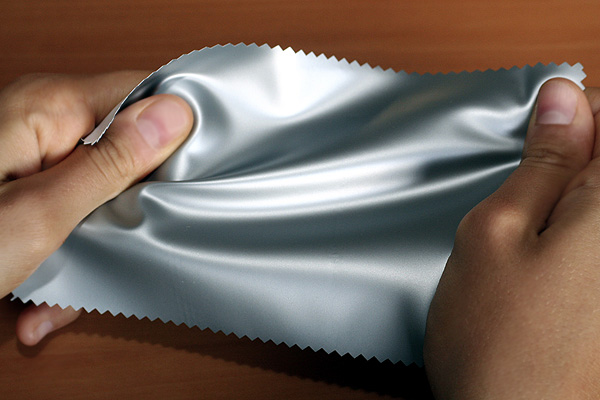

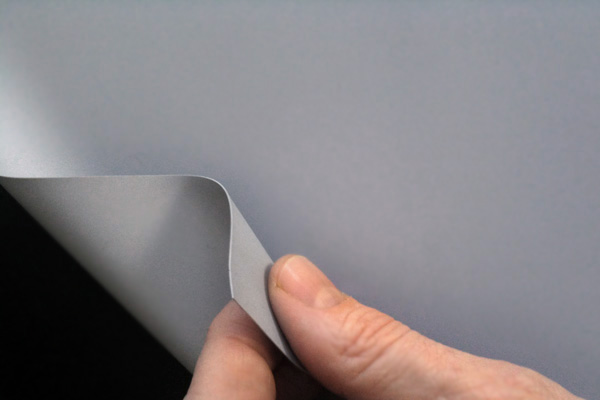

Schermi per proiezioni frontali PBO - Bianco OtticoPBL-BlackoutPMI-BiancoOtticoPerforatoPST-Stormy

Schermi per retroproiezione RNV - NevadaRAR-Arizona

Video & Documentazione

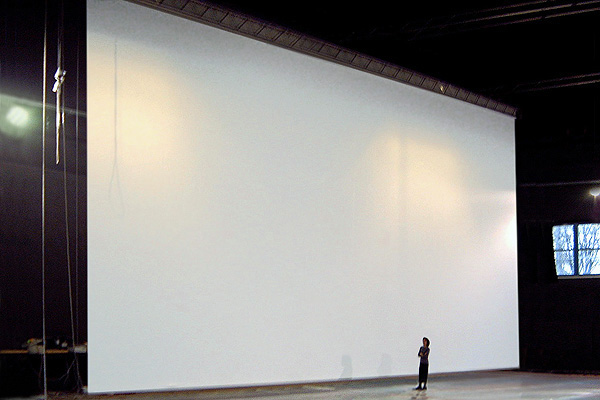

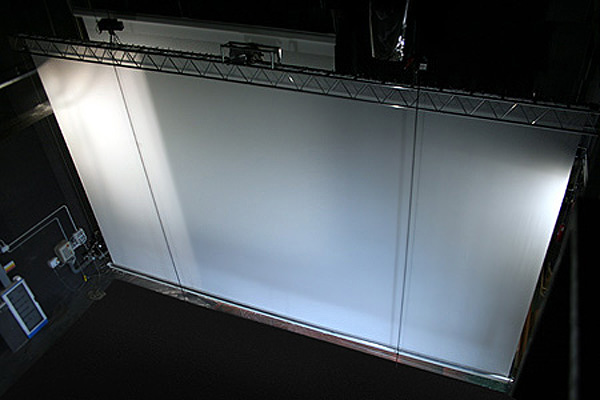

Test Schermo Policinale 12 m

Schermo Policinale 12 m - Test prima della consegna

Questo materiale è stato usato per...

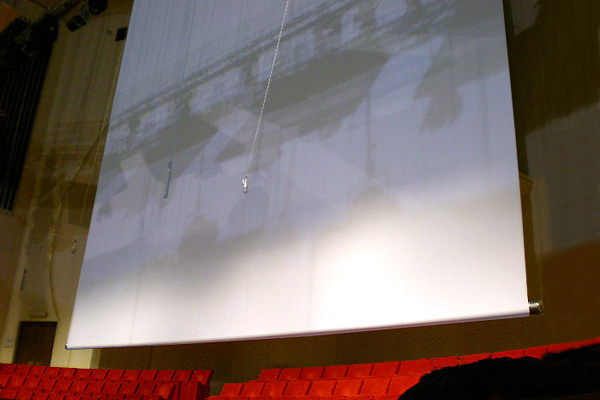

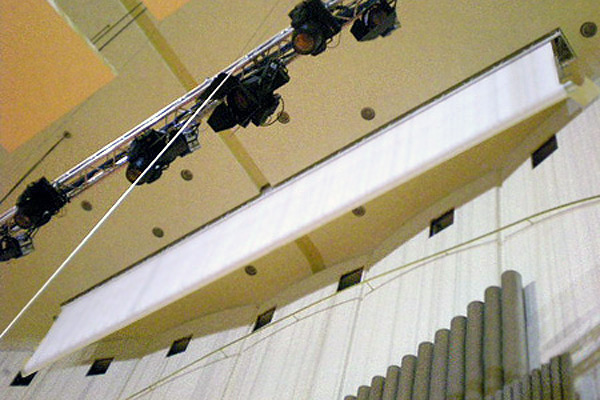

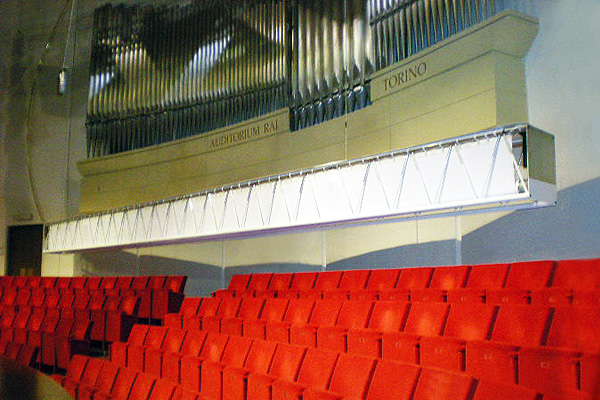

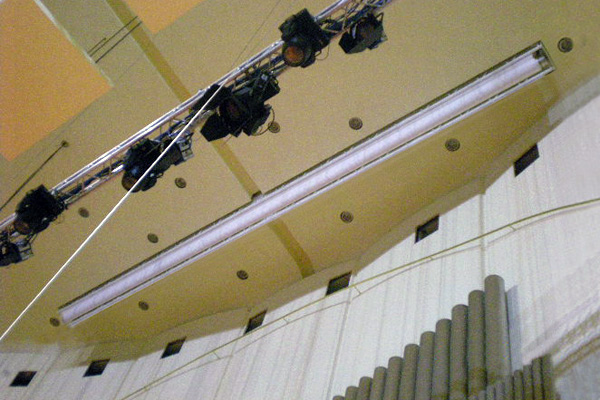

Auditorium RAI

Locali pubblici

Auditorium, schermo Policinale

Schermi per locali pubblici

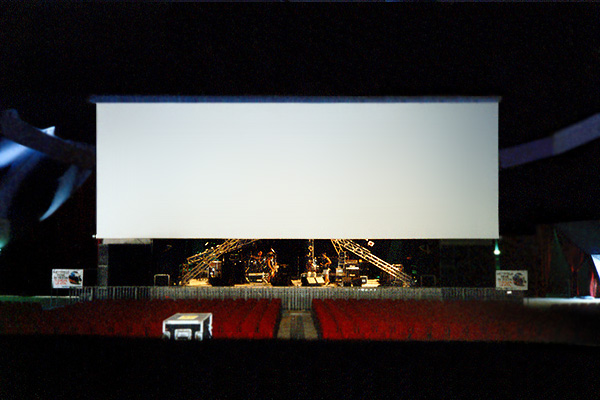

Casino de la Vallée

Sipari per ambienti polifunzionali

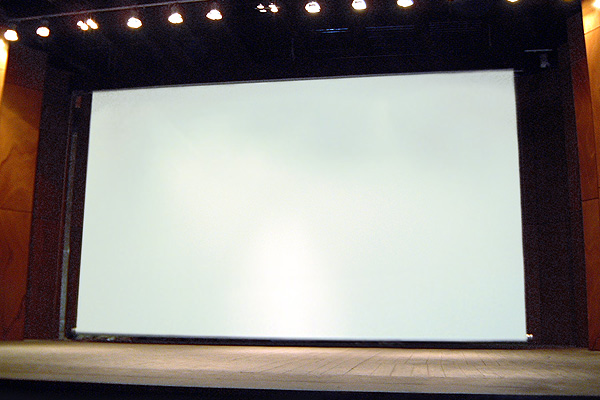

Palazzo dei Congressi di Stresa

Locali pubblici

Palazzo Mezzanotte, schermo Policinale

Schermi per locali pubblici

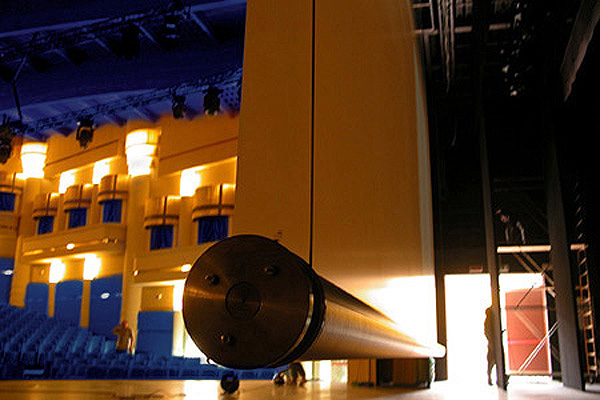

Sala degli spettacoli
