7QD30 - Treliças cuadradas HD 29 cm
Heavy duty
Ver todos

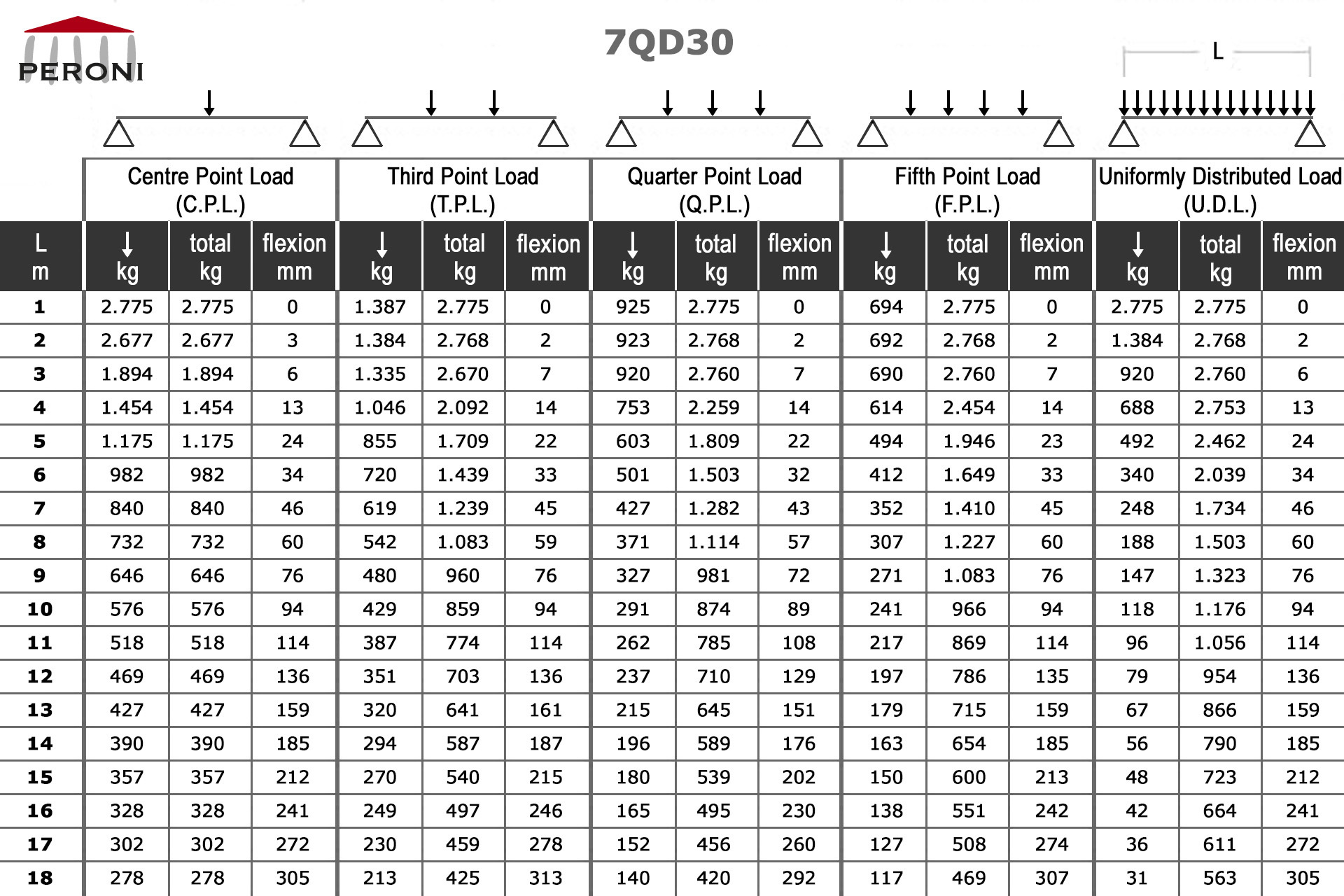

↓ - Carga pontual no centro
↓ ↓ - Cargas pontuais a 1/3
↓ ↓ ↓ - Cargas pontuais a 1/4
↓ ↓ ↓ ↓ - Cargas pontuais a 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Carga uniformemente distribuída
A tabela das cargas foi elaborada em conformidade com UN ENV 1999-1-1 (Eurocode9).
Para o cálculo das cargas admissíveis, presume-se que as treliças são simplesmente apoiadas pelas conexões das duas extremidades e que as cargas são aplicadas aos pontos de nó.
As cargas são aplicadas ao longo da linha central das treliças.
Para o cálculo, foi levado em conta da carga propria das treliças.
Os cálculos são baseados em condições de cargas abstractas que o usuário deve voltar a analisar de acordo com as reais.
Tubos principais
tubo de alumínio extrudado Ø 50 x 2 mm - EN AW 6082 T6
Diagonais
tubo de alumínio extrudado Ø 18 x 2 mm - EN AW 6082 T6
Terminais
placa em fusão de alumínio - EN AC 42200 T6
7QD30
Dimensões padrão das treliças lineares
artigo
compr. ..... peso
. cm ............ kg
. cm ............ kg
7QD30 T 010
..10,5 ......... 3,1
7QD30 T 021
..21 ............ 3,6
7QD30 T 025
..25 ............ 4,1
7QD30 T 029
..29 ............ 5,8
7QD30 T 050
..50 ............ 4,8
7QD30 T 100
100 ............ 9,1
7QD30 T 150
150 .......... 12,3
7QD30 T 200
200 .......... 15,5
7QD30 T 250
250 .......... 18,7
7QD30 T 300
300 .......... 21,9
7QD30 T 350
350 .......... 25,2
7QD30 T 400
400 .......... 28,4
