7QX40 - Treillis carrés 40 cm



7QX40 - Treillis carrés 40 cm Traliccio lineareDimensions de la plaque en fusion d'aluminium
Voir tous
7QX M10 - Kit de connexion aux boulons No. 8 boulons + No. 8 écrous M10 7QX FC - Kit 4 de connexion rapide No. 4 x 7KSG - Spigot + No. 8 x 7KSP - Cheville conique + No. 8 x 7KCP - Goupille
7QX40 K 8 - Dado 6 voies-8 noeuds Pour composer angles et croisements sans utiliser les angulaires fixes. Chaque Dado demande un kit de connexion 7QX K FC pour chaque connexion entre Dado et treillis.
7QX K FC - Kit de connexion pour Dado 6 voies-8 noeuds No. 4 x 7KSM - ½ spigot + vis 10x25No. 4 x 7KSP - Cheville coniqueNo. 4 x 7KCP - GoupilleNo. 4 boulons7TZ30 K 01 - Clé gabarit Pour kit connexion Dado
Base à terre
Raccordements mobiles aux crochets rapides 1 - court2 - pour tours
Angles avec 2 voies 1 - 45°2 - 60°3 - 90°4 - 120°5 - 135°6 - réglable de 45° à 335°
Angle avec 3 voies 1 - 90°

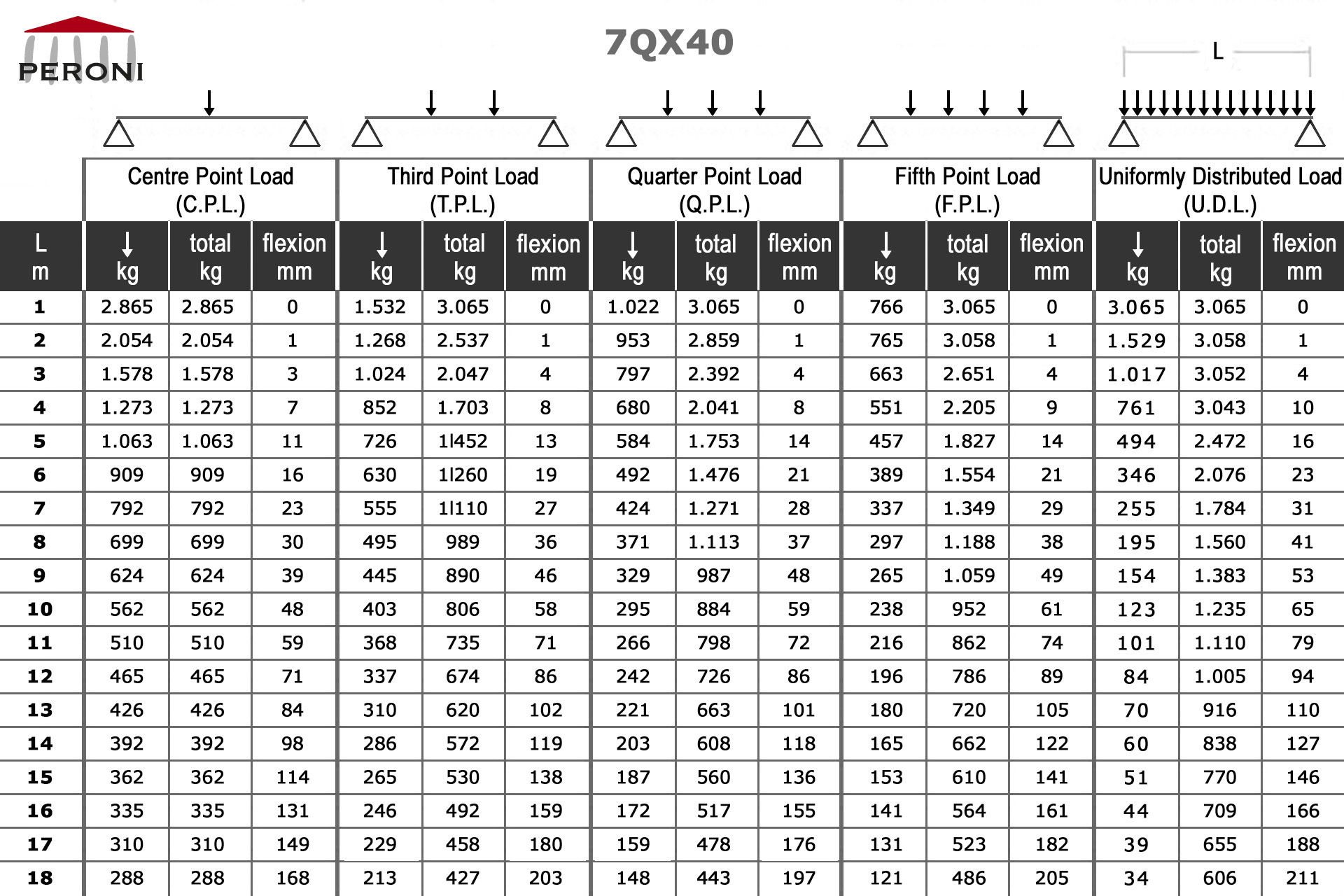

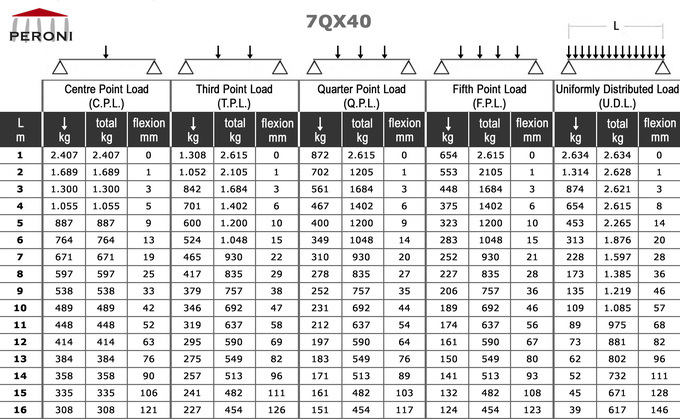

Tableau des charges des treillis linéaires

↓ - Charge ponctuelle au centre
↓ ↓ - Charges ponctuelles à 1/3
↓ ↓ ↓ - Charges ponctuelles à 1/4
↓ ↓ ↓ ↓ - Charges ponctuelles à 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Charges uniformément distribuée

Le tableau des charges a été rempli en concordance avec UN ENV 1999-1-1 (Eurocode9).
Pour le calcul des charges permises, on est présumé que les treillis soient soutenus par les connexions des deux bouts simplement et que les charges soient appliquées aux points de noeud.
Les charges sont appliquées le long de la ligne centrale des treillis.
Pour les calculs il s'est tenu compte de la propre charge des treillis.
Les calculs sont rapportés à conditions de charge abstraites que l'utilisateur devra analyser de nouveau pour les ajuster au réelles.
Tubes principaux
tube aluminium extrudé Ø 50 x 2 mm - EN AW 6082 T6
Diagonaux
tube aluminium extrudé Ø 20 x 2 mm - EN AW 6082 T6
Terminaux
plaque en fusion d'aluminium - EN AC 42200 T6

7QX40
Dimensions standard des treillis linéaires
article
longueur .... poids
. cm ............ kg
7QX40 T 010
..10 ............ 4,4
7QX40 T 025
..25 ............ 5,0
7QX40 T 050
..50 ............ 6,7
7QX40 T 100
100 .......... 10,0
7QX40 T 150
150 .......... 13,2
7QX40 T 200
200 .......... 16,6
7QX40 T 250
250 .......... 19,9
7QX40 T 300
300 .......... 23,2
7QX40 T 350
350 .......... 26,5
7QX40 T 400
400 .......... 29,8
