Catalogue
Français

1M - Mini



Mini - Tringle à rideaux 1MB - Rail Mini profil en aluminium anodisé noir matbarres de 600 cm1MBP - Rail Mini pré-percé avec trous pour fixation avec vis
Voir tous
1MBP - Rail Mini pré-percé Exemples de fixation1 - Fixation à des ''L'' plaques métalliques avec des vis et boulons2 - Fixation au plafond avec des chevilles pour mur3 - Fixation à des Cantinelle avec des vis pour bois
1MB - Rail Mini Fixation avec 8C50 - Clamp Ø 50 mm + écrou M81KAS - Support pour accroche
1MB - Rail Mini - Exemples de fixation Fixation avec 1T34 - Clamp crochetNon inclus, à préciser en cas de commande :+ No. 1 vis Allen M8 40 mm+ No. 1 écrou M8+ No. 2 rondelles Ø 8-24 mm- No. 1 1KAS - Support pour accroche
1MM - Chariot entraîneur à 4 roues - charge: 4 kg- roues en plastique spécial- châssis en fer émaillé noir
1MC - Chariot à 2 roues - charge: 2 kg- en plastique spécial + crochet en métal1MCG - Crochet G - en acier bruni noir1MB - Rail Mini
1MCX - Crochet X 1MB - Rail Mini1MC - Chariot à 2 rouesWRI - Ruflette 6,5 cmA - Face arrière / B - Face avant
1MAG - Support de raccordement - en aluminium anodisé1ZJP - Joint pin (paquets de 10 pièces) - en acier1MS - Butée pour chariots - en aluminium anodisé noir
Application
Mini is a modular track system for:
- small Rideaux à la grecque and scenography veils
- light hall theater curtains
- for simple and limited needs
Key features
- simple and fast assembly
- noiseless
- very low clearance profile
- economy
- reliability

Rail
- extruded aluminium profile
- black anodized finishing
- 340 g / m weight
- 600 cm max bar length
- 200 cm max span
- 30 cm min curve radius

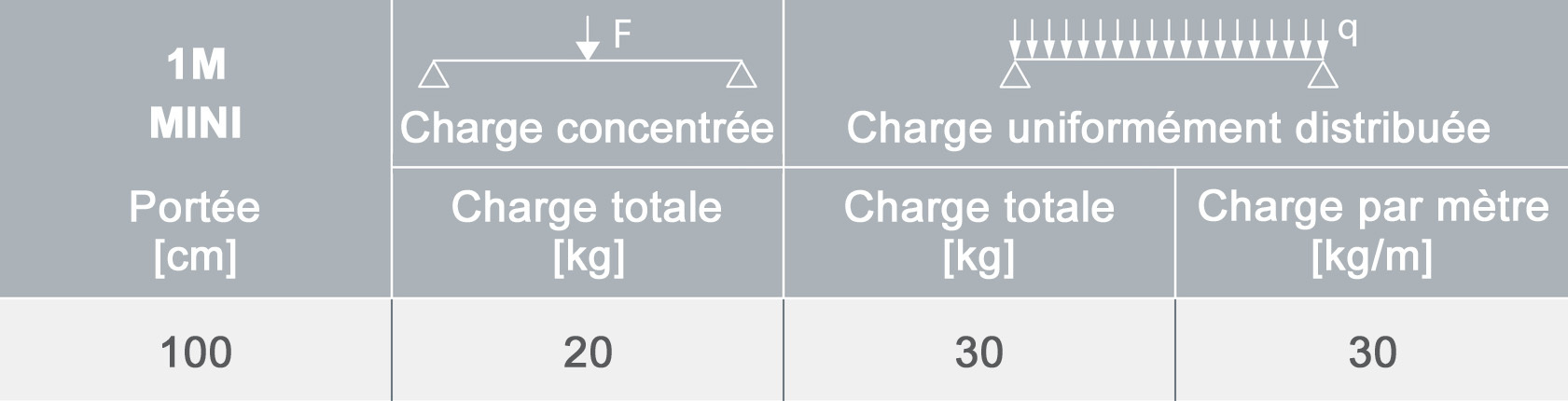

Le tableau indique les charges maximales applicables au rail seul.
Il est essentiel de considérer la capacité de charge de chaque composant du système.
La limite de charge du système est déterminée par le composant le plus faible.
Carriers
- spedial plastic wheels
- 1MM - Master carrier: metal chassis
- 1MC - Carrello 2 ruote: wholly plastic made
Carriers Load Capacity
- 1MM - Master carrier: 4 kg
- 1MC - 2 wheels carrier: 2 kg

Fixing options
- ceiling mounting ( with 1MBP - Pre-drilled rail )
- wall mounting
- flying bar system (Ø 5 cm tube)

Main configurations
- S. Single rail central opening (without superposition)
- D. Double rail central opening
- L. Wipe side opening
Motion control
for S. / D. / L. configurations
- H Hand pulled uncorded walk-along*

* straight and curved rails

Ce matériau était utilisé pour...

Teatro San Costanzo

Rideaux pour milieux polyvalentes

Sala San Luigi

Rideaux pour milieux polyvalentes

Teatro Comunale de Castello d'Argile

Rideaux pour milieux polyvalentes
