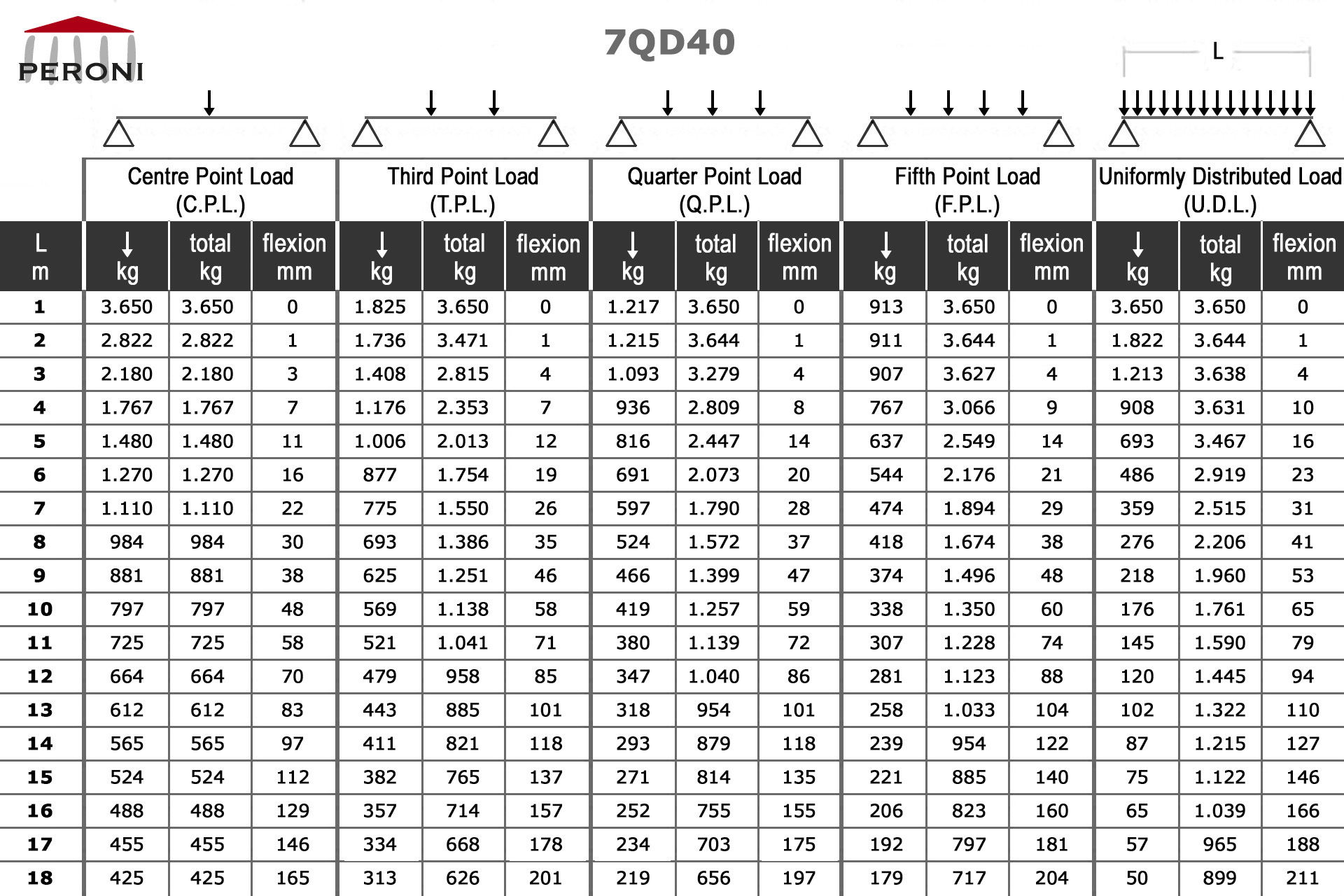

Tabla de las cargas de los trusses lineales
↓ - Carga puntual al centro
↓ ↓ - Cargas puntuales a 1/3
↓ ↓ ↓ - Cargas puntuales a 1/4
↓ ↓ ↓ ↓ - Cargas puntuales a 1/5
↓↓↓↓↓↓↓↓↓↓↓↓ - Carga uniformemente distribuida
La tabla de las cargas ha sido rellenado en concordancia con UN ENV 1999-1-1 (Eurocode9).
Por el cálculo de las cargas permitidas, se ha supuesto que los trusses sean sustentadas sencillamente por las conexiones de las dos extremidades y que las cargas sean aplicadas a los puntos de nudo.
Las cargas son aplicadas a lo largo de la línea central de los trusses.
Por los cálculos se ha tenido en cuenta la carga propia de los trusses.
Los cálculos son referidos a condiciones de carga abstraídas que el Usuario deberá reanalizar para adecuarla a aquellas reales.
Tubos principales
tubo extrudido de aluminio Ø 48 x 3 mm - EN AW 6082 T6
Diagonales
tubo extrudido de aluminio Ø 22 x 2 mm - EN AW 6082 T6
Terminales
placa en fundición de aluminio - EN AC 42200 T6
7QD40
Dimensiones standard de las torres lineales
artículo
largo ........ peso
. cm ............ kg
7QD40 T 010
..10 ............ 4,4
7QD40 T 025
..25 ............ 5,6
7QD40 T 050
..50 ............ 7,6
7QD40 T 100
100 .......... 11,3
7QD40 T 150
150 .......... 14,9
7QD40 T 200
200 .......... 18,6
7QD40 T 250
250 .......... 22,3
7QD40 T 300
300 .......... 26,0
7QD40 T 350
350 .......... 29,6
7QD40 T 400
400 .......... 33,3
