1M - Mini



Mini - Sistema de riel para cortinas 1MB - Riel Mini perfil de aluminio negro opaco anodizadobarras de 600 cm1MBP - Riel Mini pre-perforado con agujeros para fijar con tornillos
Ver todos
1MBP - Riel Mini pre-perforado Ejemplos de fijado1 - Fijado a planchas metálicas con tornillos y pernos2 - Fijado a techo con tacos para pared3 - Fijado a Cantinelle con tornillos para madera
1MB - Riel Mini Fijado con 8C50 - Abrazadera Ø 50 mm + tuerca M81KAS - Enganche para suspensión
1MB - Riel Mini - Ejemplos de fijado Fijado con 1T34 - Abrazadera de ganchoNo incluidos, a especificar en caso de pedido:- No. 1 tornillo Allen M8 40 mm- No. 1 tuerca M8- No. 2 arandelas Ø 8-24 mm- No. 1 1KAS - Enganche para suspensión
1MM - Carro de cabeza de 4 ruedas - carga: 4 kg- ruedas de plástico especial- armazón de hierro esmaltado negro
1MC - Carrito de 2 ruedas - carga: 2 kg- de plástico especial + gancho de metal1MCG - Gancho G - de acero bruñido negro1MB - Riel Mini
1MCX - Gancho X 1MB - Riel Mini1MC - Carrito de 2 ruedasWRI - Ruflette 6,5 cmA - Lado trasero / B - Lado delantero
1MAG - Enganche para unión - de aluminio anodizado1ZJP - Espina de unión (confecciones de 10 unidades) - de acero1MS - Tope fin de carrera - de aluminio anodizado negro
Aplicaciones
Mini es un sistema de carril modular para:
- Telones en americana pequeños velos escenográficos
- cortinas de salas de teatro
- para necesidades simples y limitadas
Principales características
- montaje rápido y fácil
- robustez
- operación silenciosa
- perfil de baja holgura
- barato
- confiable

Riel
- perfil de aluminio extruido
- acabado anodizado negro
- 340 g / m peso
- 600 cm de longitud máxima de barra
- 200 cm alcance máximo
- 30 cm radio mínimo de combadura

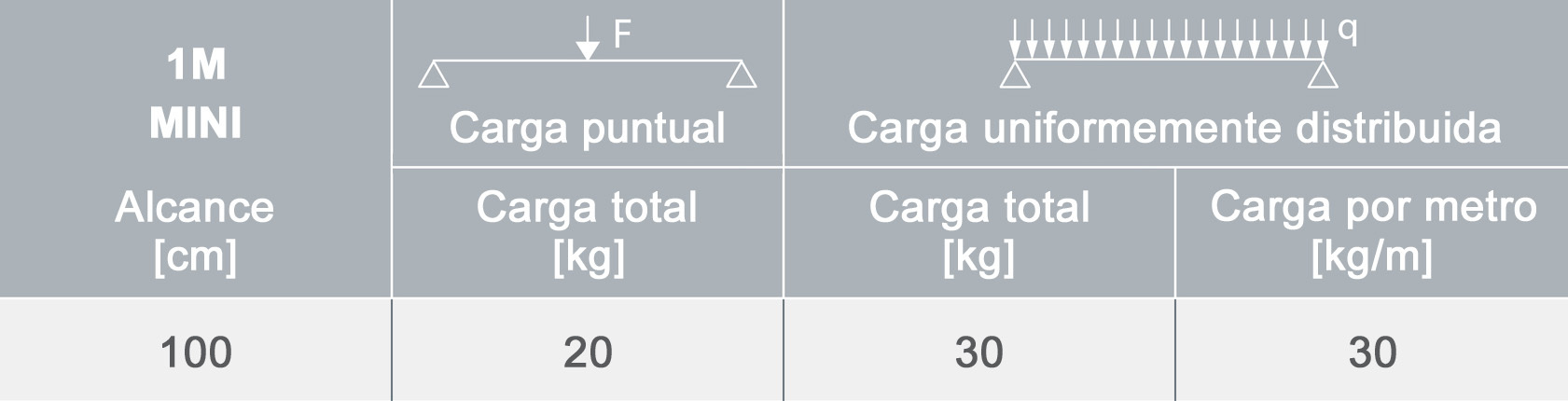

La tabla muestra las cargas máximas aplicables solo al riel.
Es fundamental considerar la capacidad de carga de cada componente del sistema.
El límite de carga del sistema está determinado por el componente más débil.
Carros
- ruedas de plástico especial
- 1MM - Carro cabeza: chassis de metal
- 1MC - Carrello 2 ruote: enteramente de plástico
Carga carros
- 1MM - Carro cabeza: 4 kg
- 1MC - Carro 2 ruedas: 2 kg

Opciones de fijación
- a techo (con 1MBP - Riel pre-perforado)
- a pared
- a la estructuras de escenario (tubo Ø 5 cm)

Configuraciones principales
- S. Apertura central riel único (sin sobreposición)
- D. Apertura central riel doble
- L. Apertura lateral
Controle movimiento para configuraciones S. / D. / L.
- H. Manual sin cuerda*

* rieles rectos y curvados
