1K - Kompas



Kompas - Sistema per strade 1KB - Binario Kompas profilato in alluminio anodizzato nero opacobarre da 600 cm1KBP - Binario Kompas preforato profilato in alluminio anodizzato nero opacocon fori per fissaggio con vitibarre da 600 cm
Vedi tutte
Fissaggio a soffitto 8LCA - Cantinella1KBPBinKompBinarioPref1KM - Carrello motrice1KS - Stop fine corsa
Fissaggio a parete 8S - Staffa metallica a squadra1KBBinKompBinario1KAS - Attacco sospensione
Fissaggio alle strutture di palcoscenico 8C50 - Collare Ø 50 mm + dado M81KB - Binario Kompas1KAS - Attacco sospensione1T34-HookClamp
1KM - Carrello motrice + fermacorda - portata: 20 kg- ruote in nylon + cuscinetti a sfera- chassis in alluminio anodizzato nero + separatori antirumore in gomma1KMS - Carrello motrice senza fermacorda 1KMF - Fermacorda - in allumínio
1T14 - Staffa di sormonto per carrello motrice - in ferro smaltato nero
1T13 - Carrello 2 ruote - portata: 10 kg- ruote in nylon + cuscinetti a sfera- chassis plastica speciale + separatori antirumore in gomma
1KC - Carrello 4 ruote - portata: 20 kg- ruote in nylon + cuscinetti a sfera- chassis in alluminio anodizzato nero + separatori antirumore in gomma
Applicazioni
Kompas è un sistema a binario modulare per:
- Sipari alla greca di peso medio
- ciclorami
- scene sospese leggere
Caratteristiche principali
- assemblaggio semplice e veloce
- robustezza
- silenziosità
- spazio occupato in altezza dal binario ridotto
- affidabilità estrema

Binario
- profilato in alluminio estruso
- finitura nera anodizzata
- 780 g / m peso
- 600 cm lunghezza massima delle barre
- 200 cm campata massima
- 40 cm raggio di curvatura minimo
La tabella espone i carichi massimi applicabili al solo binario.
È indispensabile considerare la capacità di carico di ciascun componente del sistema.
Il limite di carico del sistema è determinato dall'elemento più debole.
Carrelli
- ruote in nylon con cuscinetti a sfera
- con paracolpi antirumore in gomma
Portata carrelli
- 1KM - Carrello motrice: 20 kg
- 1T13 - Carrello 2 ruote: 10 kg
- 1KC - Carrello 4 ruote: 20 kg

Corda di manovra
- colore nero
- diametro 8 mm
- 100% poliestere ad alta tenacità

Fissaggio
- a soffitto (con 1KBP - Binario preforato)
- a parete
- alle strutture di palcoscenico (tubo Ø 5 cm)

Configurazioni principali
- S. Apertura centrale binario singolo
- L. Apertura laterale
Movimentazione
per configurazioni S. / D. / L.
- H. Manuale senza corda*
- C. Manuale con corda**
- M. Motorizzata***

* binari diritti e curvi
** solo binari diritti, per binari curvi vedere sistema TRX
*** vedere sistema TRX

Cartella colori

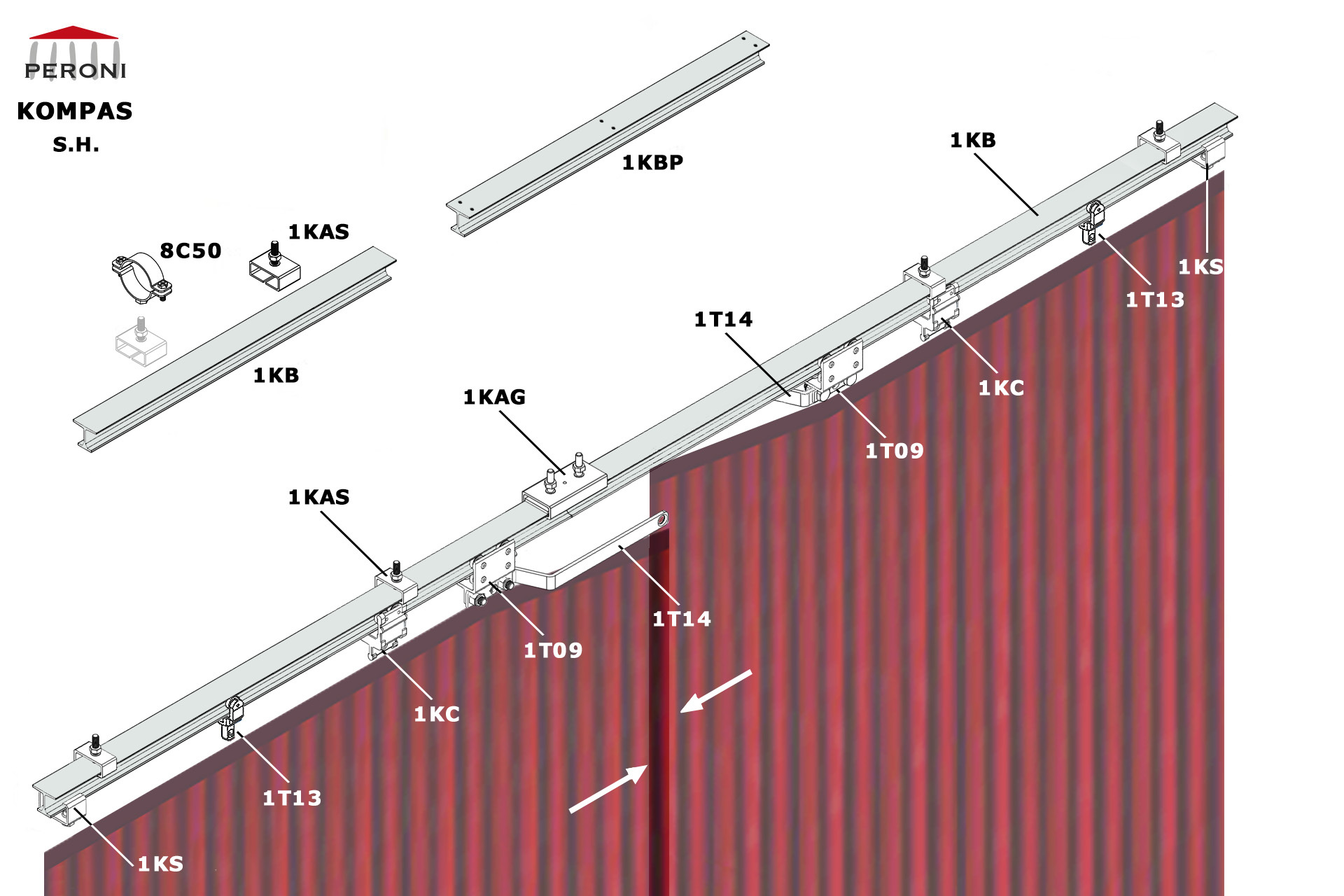

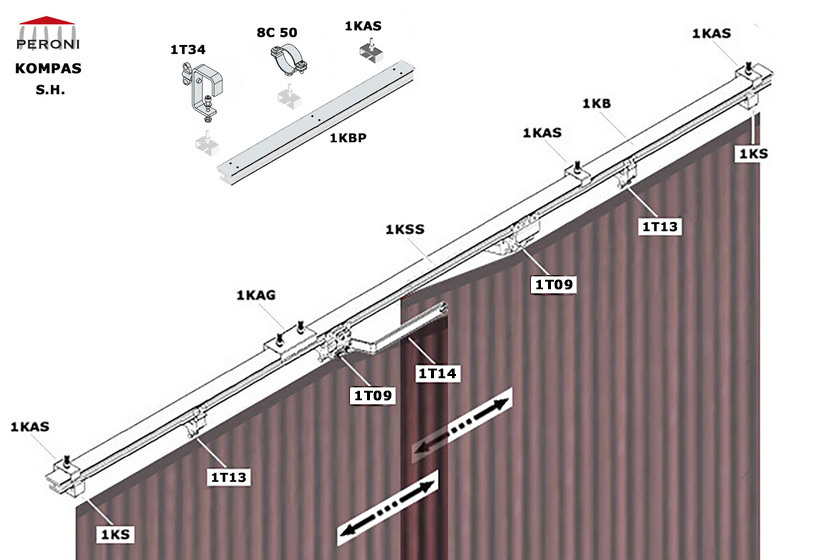

Strada configurazione S.H. S. Apertura centrale binario singoloH. Manuale senza cordasovrapposizione centrale fino a 50 cmConfigurazione realizzabile anche con binario curvatoComponenti1KB - Binario diritto1KAG - Connessione1KS - Stop1KM - Carrello motrice1T14 - Braccio di sormonto1T13 - Carrello 2 ruoteFissaggio1KBP - Binario diritto preforato1KAS - Attacco sospensione8C50-Collarea2foriKompas1T34 - Hook clamp per tubi Ø 50 mm

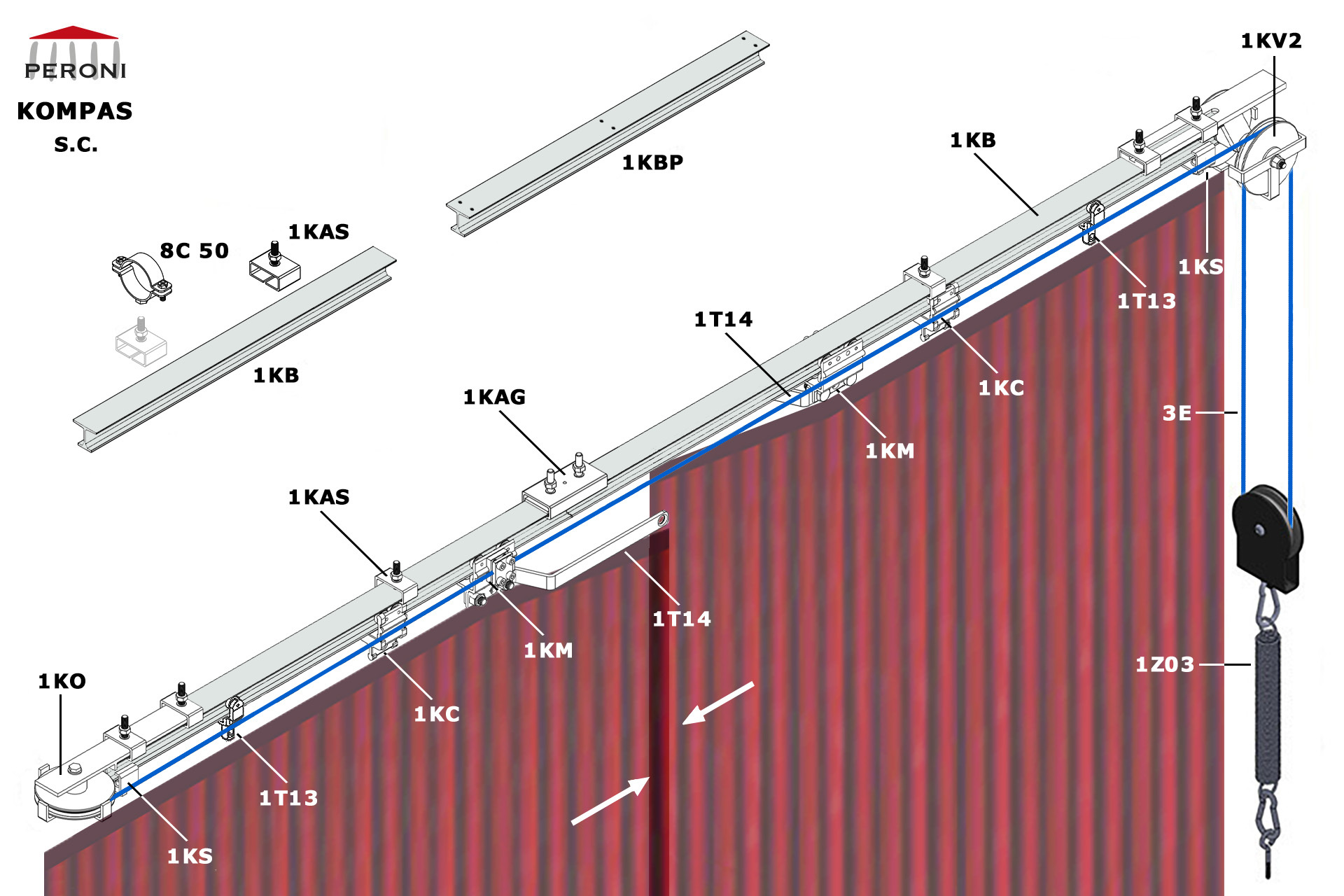

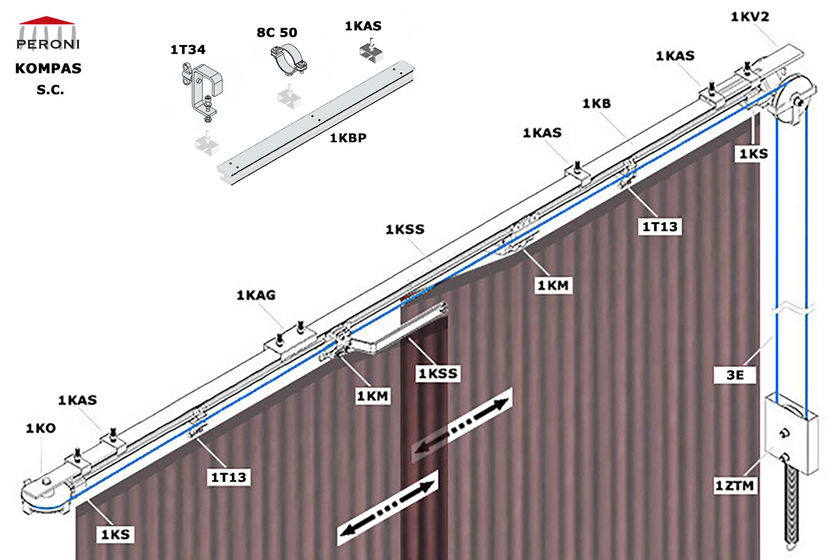

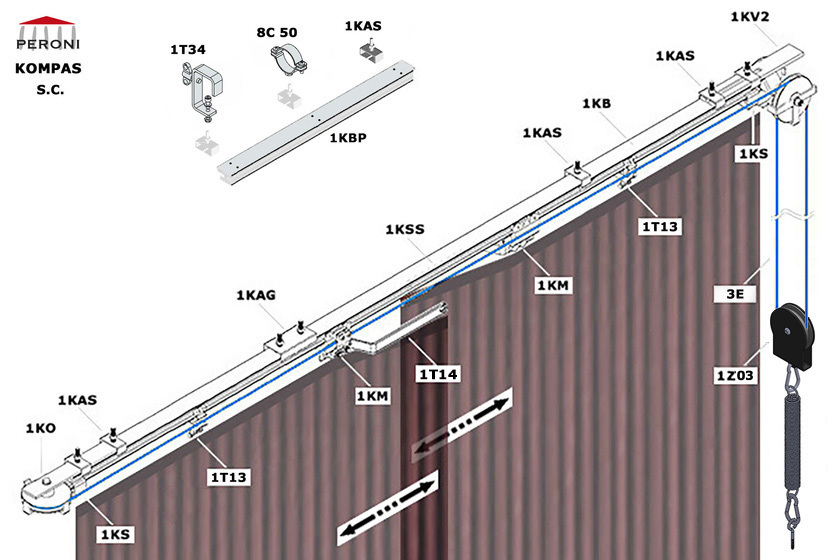

Strada configurazione S.C. S. Apertura centrale binario singoloC. Manuale con cordaper sovrapposizione fino a 50 cmPer realizzare questa configurazione:- motorizzata- con binari curvivedere il sistema TRXComponenti1KB - Binario diritto1KAG - Connessione1KS - Stop1KM - Carrello motrice1T14 - Braccio di sormonto1T13 - Carrello 2 ruoteControllo movimento1KO - Carrucola orizzontale1KV2 - Carrucola doppia1Z03 - Vedi tutte le opzioni3E-CordapoliestereFissaggio1KBP - Binario diritto preforato1KAS - Attacco sospensione8C50-Collarea2foriKompas1T34 - Hook clamp per tubi Ø 50 mm

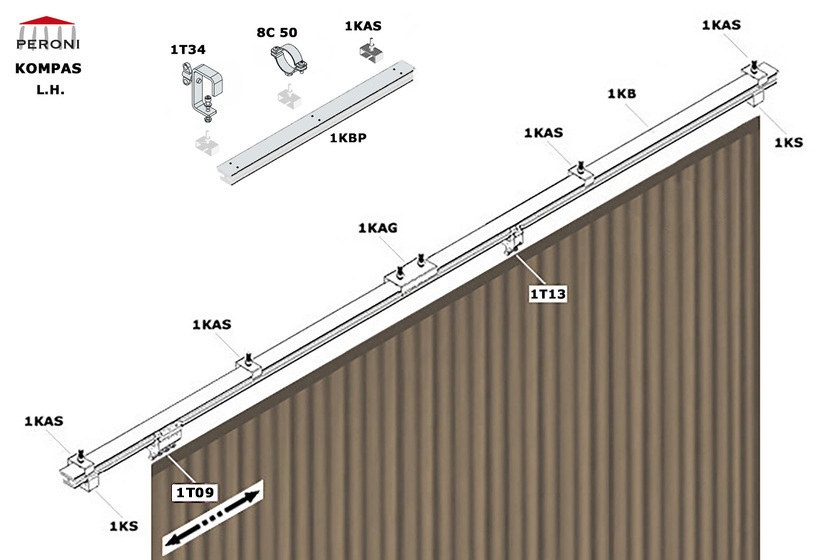

Strada configurazione L.H. L. Apertura lateraleH. Manuale senza cordaConfigurazione realizzabile anche con binario curvatoComponenti1KB - Binario diritto1KAG - Connessione1KS - Stop1KM - Carrello motrice1T13 - Carrello 2 ruoteFissaggio1KBP - Binario diritto preforato1KAS - Attacco sospensione8C50-Collarea2foriKompas1T34 - Hook clamp per tubi Ø 50 mm

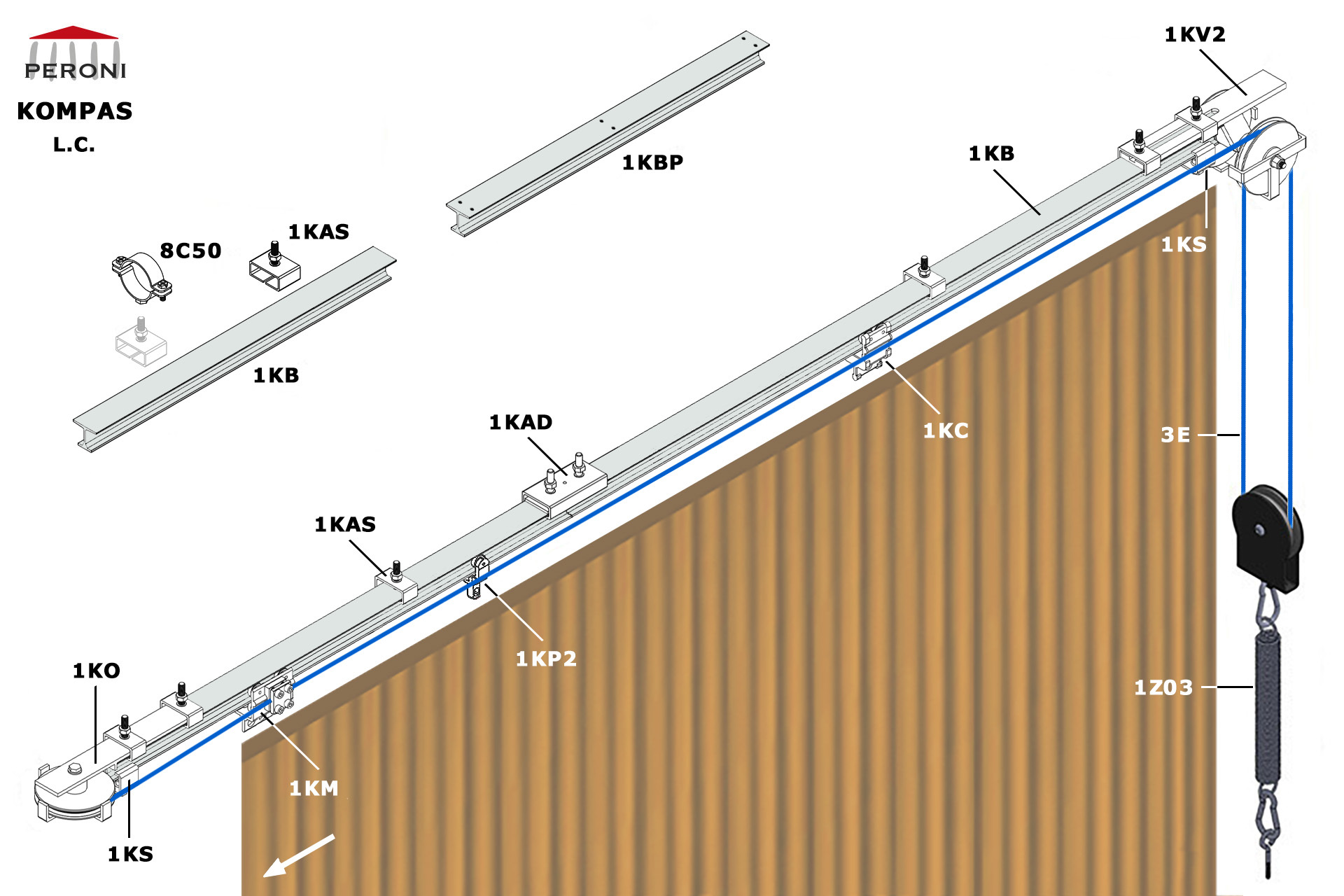

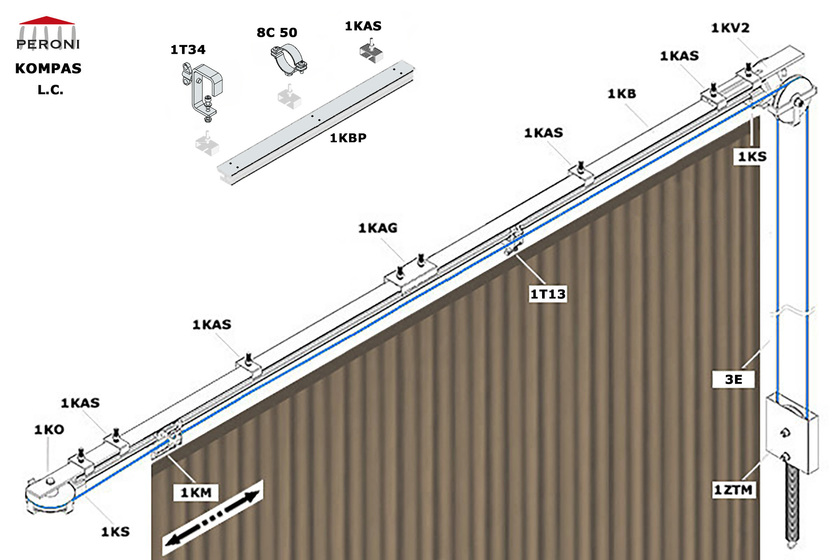

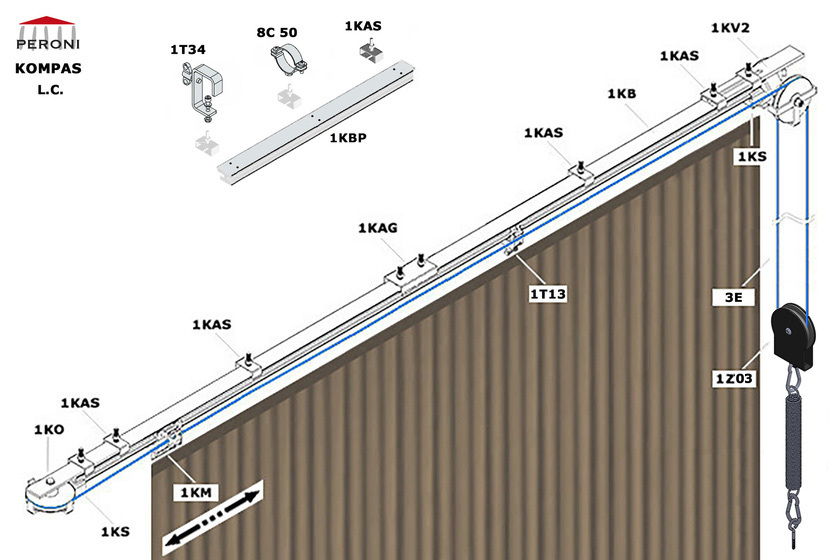

Strada configurazione L.C. L. Apertura lateraleC. Manuale con cordaPer realizzare questa configurazione:- motorizzata- con binari curvativedere il sistema TRXComponenti1KB - Binario diritto1KAG - Connessione1KS - Stop1KM - Carrello motrice1T13 - Carrello 2 ruoteControllo del movimento1KO - Carrucola orizzontale1KV2 - Carrucola doppia1Z03 - Vedi tutte le opzioni3E-CordapoliestereFissaggio1KBP - Binario diritto preforato1KAS - Attacco sospensione8C50-Collarea2foriKompas1T34 - Hook clamp per tubi Ø 50 mm
